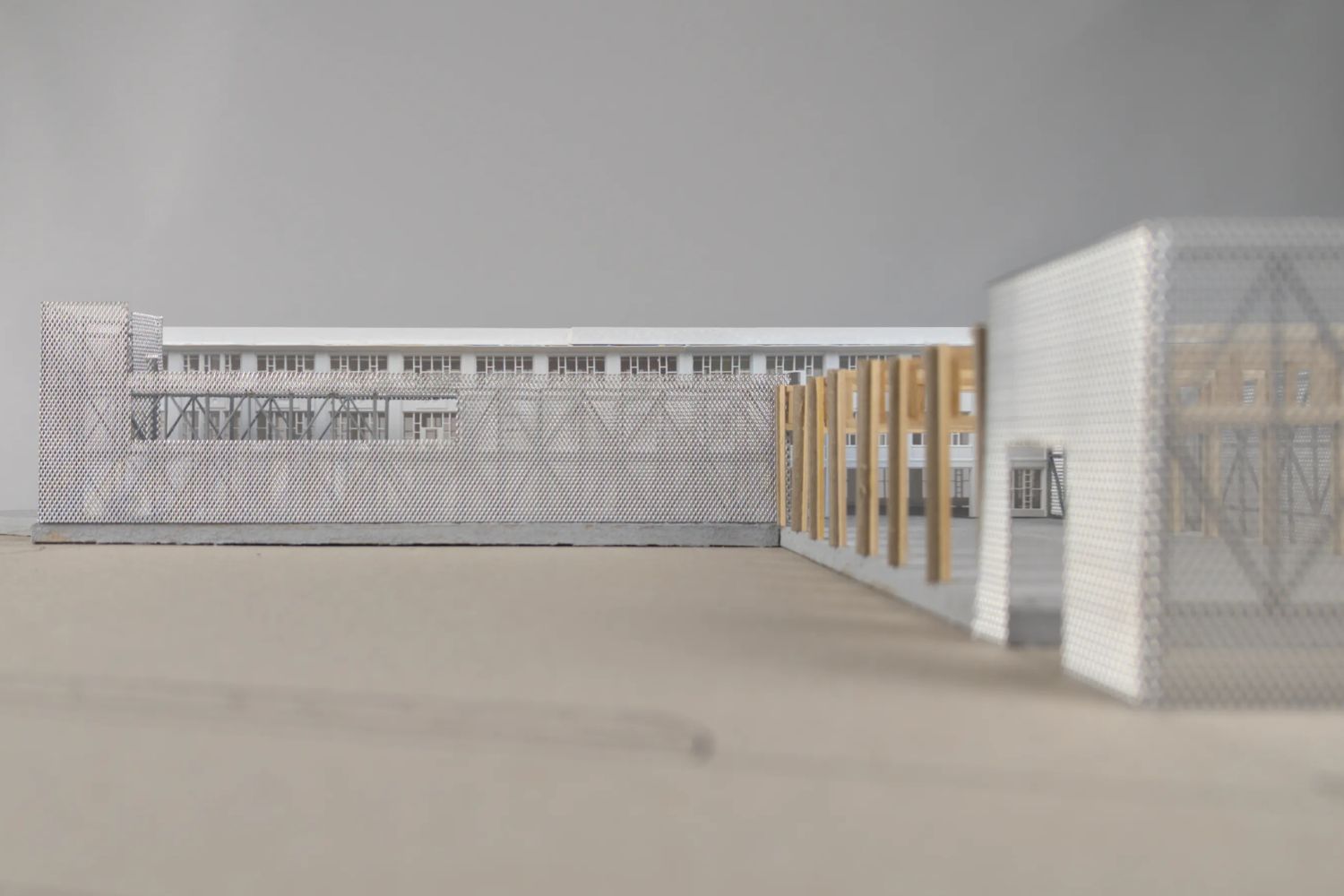

3D-Druck für Architekturmodelle: Präzision und Detailtreue für Planung und Präsentation

Warum 3D-Druck im Architekturmodellbau?

Klassischer Modellbau – Karton, Balsaholz, Polystyrol, stundenlang von Hand geschnitten – hat jahrzehntelang funktioniert. Aber er stößt an Grenzen: Komplexe Fassadengeometrien, organische Formen oder filigrane Ornamente sind manuell kaum reproduzierbar, zeitintensiv und fehleranfällig. Ein Änderungswunsch nach dem Kundengespräch bedeutet oft: nochmal von vorne.

Der 3D-Druck ändert das grundlegend. Das digitale Modell ist die Grundlage – jede Variante, jeder Maßstab, jede Anpassung entsteht direkt aus den CAD-Daten. Kein erneutes Aufmaß, kein Materialverschnitt, keine Wartezeit auf den Modellbauer. Besonders bei komplexen Geometrien – geschwungene Fassaden, Dachlandschaften mit unterschiedlichen Neigungen, perforierte Strukturen – spielt der 3D-Druck seine Stärke aus: Die Fertigungskomplexität ist dem Drucker im Wesentlichen gleichgültig, solange das digitale Modell stimmt.

Bei Braint3D kombinieren wir SLA- und FDM-Druck, um maßstabsgetreue, stabile und optisch überzeugende Architekturmodelle zu fertigen. Wir liefern Lösungen für Architekten, Städteplaner und Entwickler, die Design, Technik und Wirtschaftlichkeit miteinander verbinden.

FDM-Druck für großformatige Modelle

FDM-Druck (Fused Deposition Modeling) eignet sich besonders für Modelle im größeren Maßstab – typischerweise ab 1:200 aufwärts, wo es mehr um Volumen, Struktur und räumliche Wirkung geht als um feinste Oberflächendetails.

Das Verfahren baut Bauteile schichtweise aus thermoplastischem Filament auf. Die Schichthöhen liegen je nach Anforderung zwischen 0,1 und 0,3 mm – für Architekturmodelle im Maßstab 1:100 oder 1:200 ist das mehr als ausreichend, um Gebäudeproportionen, Fensterraster und Dachformen klar darzustellen. Die Bauteile sind mechanisch belastbar und überstehen Transport und Handling bei Präsentationen problemlos.

Für Architekturmodelle ist FDM besonders sinnvoll bei:

• Großvolumige Gebäudekörper – Wohnblöcke, Gewerbebauten oder Infrastrukturprojekte, bei denen die räumliche Wirkung zählt. PLA und PETG liefern hier stabile, formtreue Ergebnisse.
• Modulare Modelle – Einzelne Gebäudeteile, Geschosse oder Stadtquartiere werden separat gedruckt und anschließend zusammengesetzt. Das erlaubt Varianten: Dachform A oder B? Einfach austauschen.
• Stadt- und Umgebungsmodelle – Geländestrukturen, Straßenverläufe und Baumassen lassen sich effizient in einem Durchgang fertigen. Für Stadtplanungsprojekte oder Bebauungsplanmodelle ist das ein erheblicher Zeitvorteil.
• Test- und Arbeitsmodelle – Frühe Entwurfsphasen, in denen es um schnelles Feedback geht, nicht um Perfektion. Ein FDM-Modell ist in wenigen Stunden gedruckt.

Gerade bei Stadtszenarien oder komplexen Bauprojekten ermöglicht FDM den effizienten Aufbau großer Modelle, ohne dass die Kosten explodieren.

SLA-Druck für Detailgenauigkeit

SLA-Druck (Stereolithografie) arbeitet mit UV-härtenden Kunstharzen und erreicht Schichtauflösungen von 25 bis 50 µm – das ist eine Größenordnung feiner als FDM. Wo FDM das Volumen liefert, übernimmt SLA die Details.

Im Architekturmodellbau zeigt sich der Unterschied sofort: Filigrane Fassadenelemente, fein gegliederte Fensterrahmen, ornamentale Strukturen oder Geländer mit Stäben unter einem Millimeter Durchmesser – all das ist mit SLA darstellbar, während FDM hier an die Grenzen der Düsengeometrie stößt.

SLA eignet sich besonders für:

• Filigrane Fassadendetails – Lamellen, Brüstungen, perforierte Verkleidungen. Strukturen, die im Maßstab 1:50 oder 1:100 noch erkennbar und sauber dargestellt werden müssen.
• Komplexe Ornamente und Fensterstrukturen – Historische Gebäude, Sakralbauten oder detailreiche Neubauten profitieren von der hohen Auflösung.
• Glatte Oberflächen für realistische Darstellung – Insbesondere bei Wettbewerbsmodellen, wo der optische Eindruck über den Zuschlag mitentscheiden kann.
• Kleine Maßstäbe mit hohem Detailgrad – Ab 1:50 abwärts wird SLA zur bevorzugten Wahl, weil jeder Zehntelmillimeter im Modell einer relevanten Dimension im realen Gebäude entspricht.

Die Kombination beider Verfahren ist der eigentliche Vorteil: FDM für die tragenden Gebäudevolumina, SLA für aufgesetzte Fassadenelemente und Detailbereiche. So entstehen Modelle, die sowohl strukturell stabil als auch visuell überzeugend sind.

[[cta]]

CAD-Konstruktion und Maßstäbe: Die digitale Vorbereitung

Ein Architekturmodell ist nur so gut wie seine digitale Grundlage. Bevor überhaupt gedruckt wird, steht die Aufbereitung der CAD-Daten – und genau hier liegt ein häufig unterschätzter Aufwand.

Architekturpläne sind für die Fertigung eines Gebäudes ausgelegt, nicht für den Modellbau. Die Übersetzung vom Bauplan zum druckfertigen 3D-Modell erfordert gezielte Anpassungen:

Maßstabsgetreue Umsetzung bedeutet nicht einfach „alles um den Faktor 100 verkleinern“. Eine Wand mit 24 cm Stärke wird im Maßstab 1:100 zu 2,4 mm – das ist druckbar. Aber eine Trennwand mit 10 cm wird zu 1,0 mm, und bei FDM-Druck mit einer 0,4-mm-Düse bedeutet das: zwei Bahnen nebeneinander, ohne Spielraum. Hier muss entschieden werden, was dargestellt wird und was nicht.

Wandstärken und Toleranzen müssen an das Druckverfahren angepasst werden. Im FDM-Druck liegt die Mindestwandstärke typischerweise bei 1,2 mm, im SLA-Druck bei etwa 0,5 mm. Strukturen unterhalb dieser Werte werden entweder instabil oder gar nicht erst aufgebaut.

Modularer Aufbau ist bei größeren Modellen nicht optional, sondern notwendig. Druckbettgrößen sind begrenzt – typischerweise 220 × 220 mm bis 300 × 300 mm im FDM-Bereich. Die Lösung: durchdachte Trennfugen, Steckverbindungen oder Passstifte, die eine saubere Montage ermöglichen und gleichzeitig unsichtbar bleiben.

Integration von Funktionselementen wie LED-Beleuchtung, bewegliche Teile oder abnehmbare Geschosse kann bereits in der Konstruktionsphase berücksichtigt werden. Kabelkanäle, Hohlräume für Elektronik oder Rastmechanismen sind mit 3D-Druck einfach umsetzbar.

Bei Braint3D übernehmen wir die komplette digitale Vorbereitung: von der maßstabsgetreuen Umsetzung Ihrer Pläne über die druckgerechte Optimierung bis zum modularen Aufbaukonzept.

[[cta]]

Materialien und Nachbearbeitung

Die Materialwahl beeinflusst nicht nur die Optik, sondern auch die Haltbarkeit und Handhabung des Modells:

FDM-Materialien für den Architekturmodellbau sind typischerweise PLA und PETG. PLA ist formstabil, geruchsarm beim Druck und lässt sich gut schleifen und lackieren – ideal für Präsentationsmodelle. PETG bietet höhere Schlagzähigkeit und eignet sich besser für Modelle, die häufig transportiert oder angefasst werden. Für besonders beanspruchte Strukturelemente kommen carbon-gefüllte Filamente zum Einsatz, die bei geringem Gewicht eine deutlich höhere Steifigkeit bieten.

SLA-Resins liefern glatte, detailreiche Oberflächen direkt aus dem Drucker. Für Architekturmodelle eignen sich Standardresins in Grau oder Weiß, die nach dem Aushärten eine gleichmäßige, matte Oberfläche aufweisen. Klare Resins ermöglichen die Darstellung von Glasfassaden oder transparenten Elementen – ein Effekt, der mit anderen Verfahren nur schwer zu erreichen ist.

Nachbearbeitung macht aus einem gedruckten Bauteil ein Präsentationsmodell. Schleifen glättet die Schichtlinien bei FDM-Teilen, eine Grundierung schafft eine einheitliche Oberfläche, und gezieltes Lackieren – ob monochrom in Architekturmodell-Weiß oder farblich differenziert nach Materialzonen – gibt dem Modell seinen professionellen Charakter. Für Modelle, die Feuchtigkeitsbeständigkeit erfordern, bieten wir zusätzlich eine Dichtol-Beschichtung an.

Vorteile gegenüber klassischem Modellbau

Der Vergleich mit konventionellem Architekturmodellbau macht die Stärken des 3D-Drucks deutlich – aber auch seine Grenzen:

Geschwindigkeit: Vom fertigen CAD-Datensatz zum gedruckten Modell vergehen je nach Größe und Komplexität Stunden bis wenige Tage. Ein vergleichbares handgefertigtes Modell braucht typischerweise ein Mehrfaches dieser Zeit.

Reproduzierbarkeit: Dasselbe Modell in drei Varianten für verschiedene Entwurfsstadien? Oder zehn identische Umgebungsmodelle als Basis für unterschiedliche Gebäudeentwürfe? Der Drucker liefert konsistente Ergebnisse ohne zusätzlichen Aufwand.

Geometrische Freiheit: Freiformen, Hinterschnitte, doppelt gekrümmte Flächen, innenliegende Hohlräume – Geometrien, die manuell extrem aufwändig oder gar nicht herstellbar wären, entstehen im 3D-Druck ohne Mehrkosten.

Wirtschaftlichkeit: Für Einzelmodelle und Kleinserien ist 3D-Druck in der Regel kostengünstiger als professioneller Handmodellbau. Die Einsparung liegt weniger im Material als in der Arbeitszeit.

Wo klassischer Modellbau weiterhin Vorteile hat: Bei sehr großen Modellen (Maßstab 1:500 und größer, mehrere Quadratmeter Grundfläche) kann eine Kombination aus gefrästem Geländerelief und 3D-gedruckten Gebäuden sinnvoller sein. Und bei Modellen, die primär aus Holz oder Metall bestehen sollen, bleibt konventionelle Fertigung die bessere Wahl.

Braint3D als Partner für Architekturmodelle in Wien

Wir verbinden technisches Know-how, präzisen 3D-Druck und konstruktive Beratung – von der ersten Planübernahme bis zum fertigen Modell auf Ihrem Präsentationstisch.

Unsere Architekturmodelle sind maßhaltig und stabil, detailgetreu durch die Kombination von FDM und SLA, und sofort einsatzbereit für Präsentationen, Wettbewerbe oder Planungsprozesse. Ob einzelnes Gebäudemodell oder komplettes Stadtquartier – wir finden die richtige Kombination aus Verfahren, Material und Maßstab für Ihr Projekt.

[[cta]]

Hinweis und Ausblick: Dieser Beitrag gibt einen Überblick über den 3D-Druck im Architekturmodellbau. In kommenden Artikeln vertiefen wir einzelne Aspekte – von der optimalen Maßstabswahl über Materialtests bis hin zu konkreten Projektbeispielen. Bei Braint3D entwickeln wir gemeinsam mit Ihnen das passende Modell – vom schnellen Arbeitsmodell bis zum präsentationsfertigen Wettbewerbsmodell.
