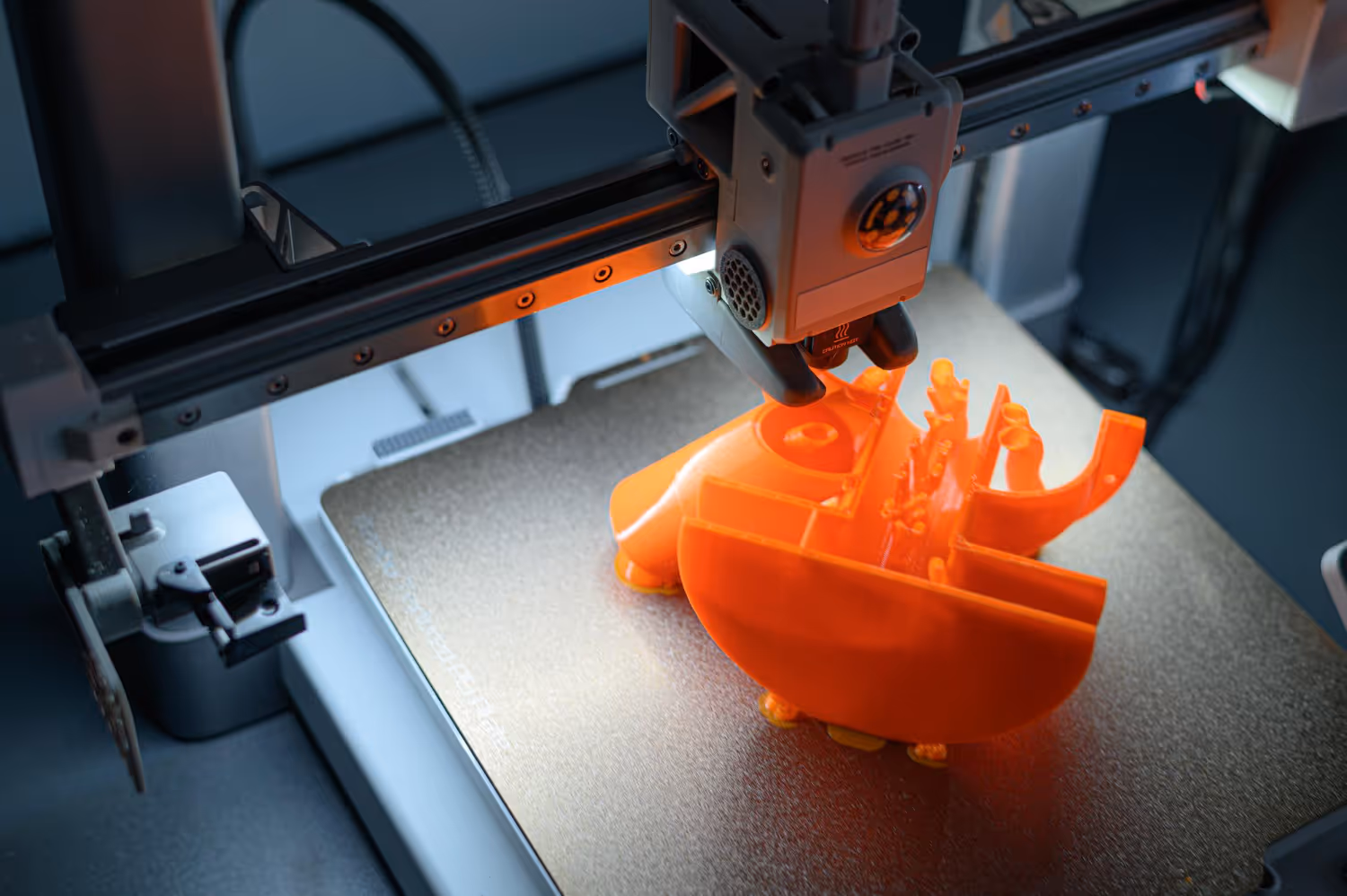

FDM 3D-Druck im Werkzeug- und Vorrichtungsbau

Im modernen Maschinenbau entscheidet Geschwindigkeit über Wettbewerbsfähigkeit. Vorrichtungen, Spannhilfen, Montagewerkzeuge oder Prüflehren müssen oft innerhalb weniger Tage verfügbar sein – nicht in Wochen. Klassische Fertigung über CNC-Fräsen oder externe Zulieferer kostet Zeit, bindet Kapital und erzeugt lange Abhängigkeitsketten.

Der industrielle FDM-3D-Druck eröffnet hier einen alternativen Fertigungsweg. Bei Braint3D entwickeln und fertigen wir funktionale Bauteile für den Werkzeug- und Vorrichtungsbau, die konstruktiv durchdacht, mechanisch belastbar und wirtschaftlich sinnvoll sind. Wir verstehen uns nicht als reiner Druckdienstleister, sondern als technischer Partner für Konstruktion und Umsetzung – von der ersten Skizze bis zum einsatzfertigen Bauteil.

Warum FDM im Werkzeug- und Vorrichtungsbau wirtschaftlich sinnvoll ist

Vorrichtungen im Maschinenbau bestehen häufig aus komplexen Geometrien, die mechanisch präzise sein müssen, aber keine metallische Dauerfestigkeit benötigen. Genau hier spielt FDM seine Stärke aus: Bauteile, die bei konventioneller Fertigung gefräst, gedreht und montiert werden müssten, lassen sich additiv in einem Stück fertigen – inklusive interner Strukturen, Kabelkanäle oder Hinterschnitte, die subtraktiv gar nicht oder nur mit hohem Aufwand realisierbar wären.

Typische Anwendungen im Vorrichtungsbau umfassen Spannvorrichtungen für die Serienmontage, Positionierhilfen für Fertigungsprozesse, Prüflehren für die Qualitätssicherung, Montagewerkzeuge mit ergonomischer Anpassung sowie Schutzabdeckungen für Maschinen. All diese Bauteile haben eines gemeinsam: Sie werden in kleinen Stückzahlen benötigt, müssen aber funktional präzise sein.

Durch additive Fertigung lassen sich interne Verstärkungsstrukturen direkt in das Bauteil integrieren. Belastete Bereiche werden gezielt verstärkt – etwa durch höhere Wandstärken oder dichteres Infill – während weniger beanspruchte Zonen mit reduziertem Füllgrad Gewicht und Material sparen. Das Ergebnis ist ein funktionales Bauteil mit optimiertem Materialeinsatz, das typischerweise 40–60 % leichter ist als ein vergleichbares Frästeil aus Aluminium.

Massive FDM-Bauteile als Alternative zu Aluminiumfrästeilen

Viele Unternehmen unterschätzen die mechanische Leistungsfähigkeit moderner FDM-Materialien. Mit geeigneter Konstruktion, angepasster Druckorientierung und verstärkten Filamenten lassen sich Bauteile realisieren, die im Vorrichtungsbau Aluminiumteile ersetzen können – bei deutlich geringeren Kosten und Lieferzeiten.

Entscheidend ist dabei nicht allein das Material, sondern das Zusammenspiel mehrerer Faktoren: Die Wandstärke muss auf die Belastung abgestimmt sein – typischerweise mindestens 2–3 mm für tragende Strukturen im Vorrichtungsbau. Konstruktive Verstärkungsrippen erhöhen die Steifigkeit, ohne das Bauteilgewicht wesentlich zu steigern. Die Infill-Struktur – ob Gyroid, Honeycomb oder Lines – wird je nach Belastungsrichtung gewählt. Und die Druckausrichtung (Layer-Orientierung) bestimmt maßgeblich die mechanischen Eigenschaften: Zugkräfte senkrecht zur Schichtebene sind die größte Schwäche im FDM-Druck, weshalb belastungsorientierte Druckausrichtung kein Nice-to-have, sondern Grundvoraussetzung ist.

Geeignete Materialien für den Vorrichtungsbau sind unter anderem PETG für chemische Beständigkeit und moderate Belastungen, ASA für UV-Stabilität und Außenanwendungen, sowie carbonfaserverstärkte Filamente (z. B. PA-CF oder PETG-CF) für maximale Steifigkeit bei geringem Gewicht. Bei Braint3D analysieren wir die Belastungssituation und konstruieren Bauteile so, dass sie nicht nur druckbar sind, sondern im realen Einsatz zuverlässig funktionieren.

[[cta]]

Maßhaltigkeit und technische Präzision im FDM-Druck

Im industriellen Umfeld sind Toleranzen entscheidend – und FDM-Druck wird diesem Anspruch gerecht, wenn Konstruktion und Druckprozess aufeinander abgestimmt sind. Mit kalibrierten Maschinen, optimierten Druckparametern und konstruktiver Berücksichtigung des Materialverhaltens erreichen wir reproduzierbare Genauigkeiten im Bereich von ± 0,1–0,3 mm – je nach Bauteilgröße, Geometrie und Material.

Für diese Präzision sind mehrere Faktoren ausschlaggebend. Das Schrumpfungsverhalten des Materials muss bereits in der Konstruktion berücksichtigt werden: ABS schrumpft beispielsweise stärker als PETG, was bei eng tolerierten Passungen den Unterschied zwischen Funktion und Ausschuss ausmachen kann. Der schichtweise Aufbau erzeugt eine gewisse Anisotropie, die bei Passflächen durch gezielte Nachbearbeitung – etwa Reiben oder Schleifen – kompensiert wird. Thermische Stabilität spielt besonders bei Bauteilen eine Rolle, die in der Nähe von Wärmequellen eingesetzt werden: Hier empfehlen sich Materialien mit hoher Wärmeformbeständigkeit wie PC oder PA.

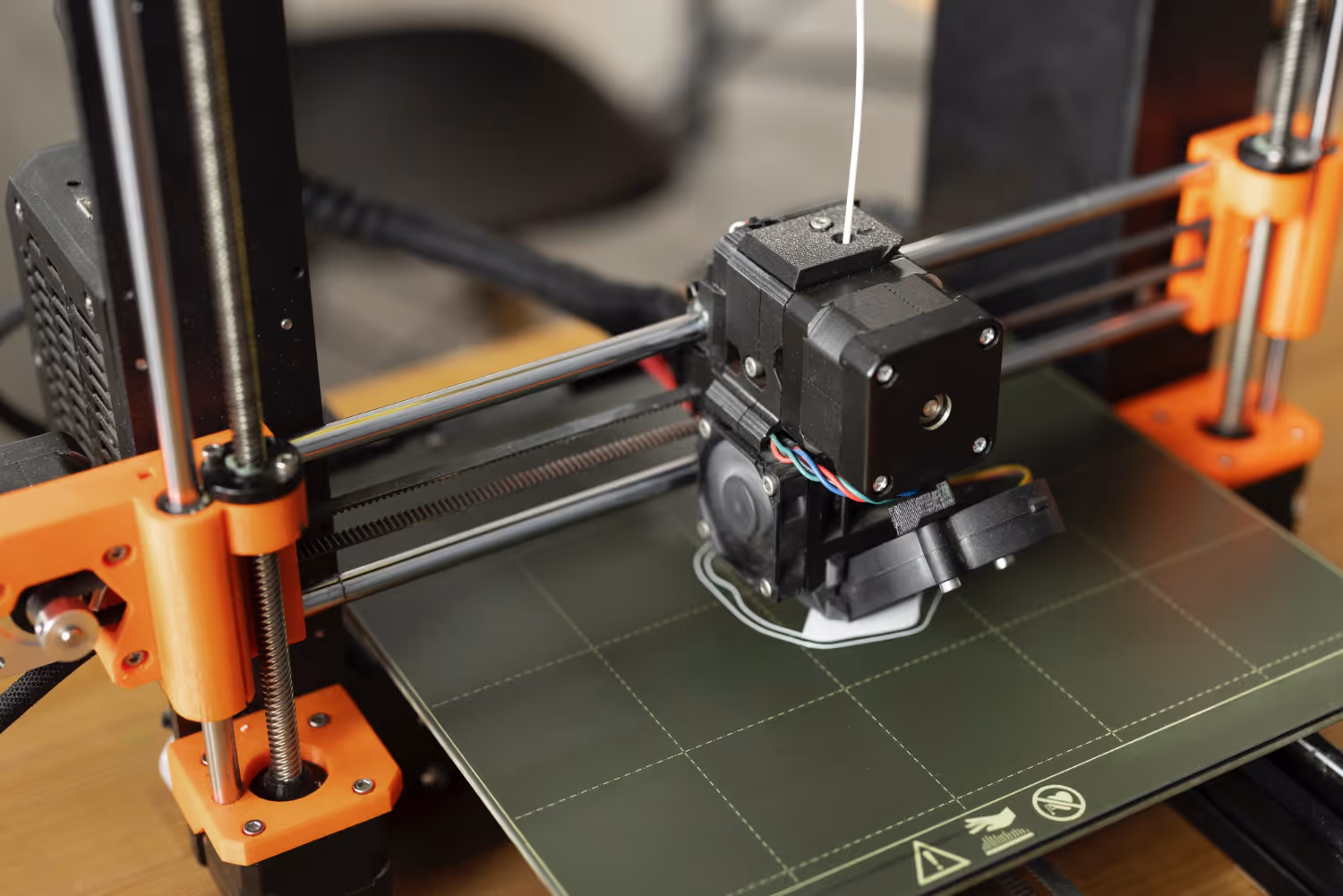

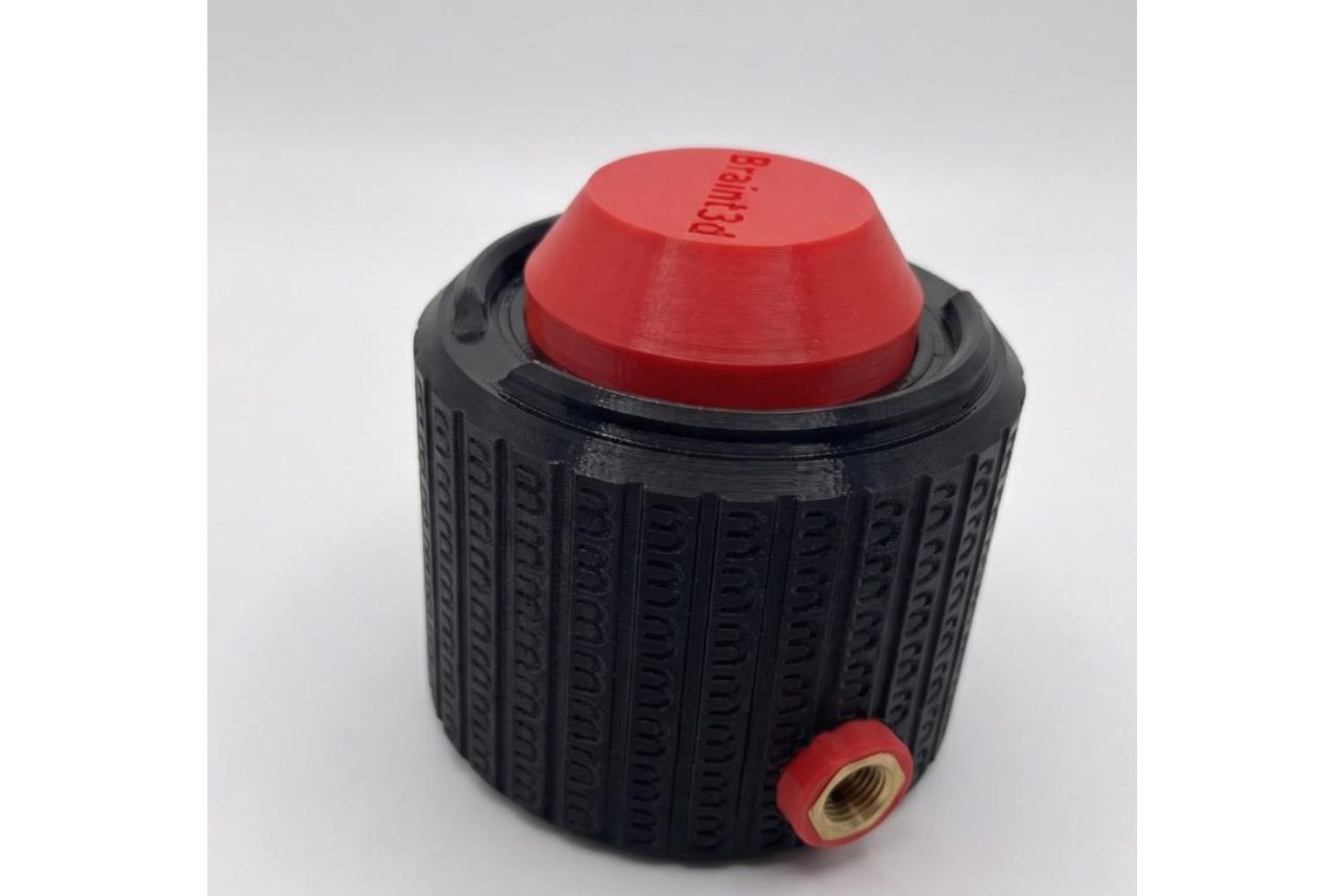

Gerade im Vorrichtungsbau kombinieren wir gedruckte Komponenten mit Normteilen: Gewindeeinsätze aus Messing (eingeschmolzen oder eingepresst), Passführungen aus Stahl und DIN-Verbindungselemente ergänzen das gedruckte Bauteil zu einer hybriden Lösung. Das Ergebnis ist mechanisch robust, dimensional stabil und wirtschaftlich effizient.

Schnelle Iteration statt monatelanger Beschaffung

Ein klassisch gefrästes Aluminiumwerkzeug benötigt häufig zwei bis sechs Wochen – von der Zeichnungsfreigabe über die externe Vergabe bis zur Anlieferung. Mit FDM lässt sich ein vergleichbares Funktionsteil oft innerhalb von ein bis drei Tagen realisieren. Änderungen erfolgen direkt im CAD-Modell und werden sofort umgesetzt – ohne neue Werkzeuge, ohne Rüstzeiten, ohne erneute Vergabe.

Das reduziert Entwicklungszeit, Stillstandskosten, externe Abhängigkeiten und Kapitalbindung. Besonders im Sondermaschinenbau oder bei Kleinserien entsteht dadurch ein klarer Wettbewerbsvorteil: Statt auf ein einzelnes Werkzeug zu warten, können mehrere Iterationen in der gleichen Zeitspanne getestet und optimiert werden. In der Praxis bedeutet das: Drei Konstruktionsvarianten parallel drucken, am nächsten Tag testen, die beste Version in Serie nehmen.

Konstruktion für additive Fertigung – der entscheidende Faktor

Ein erfolgreiches FDM-Bauteil beginnt nicht beim Drucker, sondern im CAD. Der häufigste Fehler im industriellen 3D-Druck: Bestandskonstruktionen aus der subtraktiven Fertigung werden unverändert gedruckt. Das Ergebnis sind Bauteile, die weder die Vorteile der additiven Fertigung nutzen noch die druckspezifischen Einschränkungen berücksichtigen.

Bei Braint3D konstruieren wir Bauteile gezielt für additive Fertigung – im Fachjargon: Design for Additive Manufacturing (DfAM). Das bedeutet konkret:

• Lastgerechte Materialverteilung: Wandstärken und Infill-Dichte folgen der tatsächlichen Belastung.
• Integration von Funktionsflächen: Kabelkanäle, Beschriftungen oder Aufnahmen für Sensoren werden direkt ins Bauteil integriert.
• Vermeidung unnötiger Stützstrukturen: Geschickte Geometrieanpassung ermöglicht selbsttragende Überhänge unter 45°.
• Optimale Druckorientierung: Mechanische Anforderungen und Oberflächenqualität werden in Einklang gebracht.
• Montagefreundliches Design: Nacharbeit wird minimiert.

Viele Projekte scheitern nicht am Druckprozess, sondern an fehlender konstruktiver Anpassung. Ein Bauteil, das für CNC-Fräsen entwickelt wurde, wird durch bloßes Drucken nicht besser – es wird schlechter. DfAM ist keine Option, sondern Voraussetzung für wirtschaftlichen 3D-Druck im industriellen Umfeld.

[[cta]]

Nachhaltigkeit durch funktionale Optimierung

Additive Fertigung ermöglicht materialeffiziente Strukturen: Statt massive Blöcke zu fräsen und dabei bis zu 80 % des Rohmaterials als Späne zu entsorgen, entsteht das Bauteil im FDM-Druck nur dort, wo Material tatsächlich benötigt wird. Das reduziert Abfall, Energieeinsatz, Materialkosten und Transportaufwand.

Für Unternehmen in Wien und Umgebung kommt ein weiterer Vorteil hinzu: kurze Wege. Statt Bauteile extern – oft international – fertigen zu lassen, entstehen Vorrichtungen und Werkzeuge bei Braint3D direkt vor Ort in Wien-Donaustadt. Das spart CO₂, verkürzt Lieferketten und ermöglicht persönliche Abstimmung ohne Umwege.

Wann ist FDM im Werkzeugbau die richtige Wahl – und wann nicht?

FDM eignet sich besonders für Montagehilfen, Prüfmittel, ergonomische Werkzeuge, Abdeckungen, Schutzgehäuse und Kleinserien von Hilfsvorrichtungen. Kurz: überall dort, wo Funktionalität, Anpassungsfähigkeit und schnelle Verfügbarkeit wichtiger sind als metallische Dauerfestigkeit.

Für hochdynamisch belastete, stark thermisch beanspruchte Dauerbauteile – etwa Stanzwerkzeuge, Tiefziehformen oder Bauteile mit Betriebstemperaturen über 150 °C – ist Metall weiterhin die richtige Wahl. Doch im Bereich funktionaler Hilfsmittel, die bisher aus Aluminium gefräst oder als Einzelanfertigung vergeben wurden, bietet FDM enorme wirtschaftliche Vorteile: niedrigere Stückkosten bei Kleinserien, keine Werkzeugkosten und die Möglichkeit, jedes Bauteil individuell anzupassen.

Die ehrliche Einordnung gehört für uns dazu: Wir empfehlen FDM dort, wo es technisch und wirtschaftlich Sinn macht – und raten davon ab, wo konventionelle Verfahren überlegen sind. Diese Transparenz ist Teil unserer technischen Beratung.

Ihr Partner für technischen 3D-Druck in Wien

Braint3D steht für durchdachte Konstruktion, präzise Fertigung und ehrliche technische Beratung. Mit über 30.000 Druckstunden, mehr als 500 Druckaufträgen und einem Team mit über 40 Jahren kombinierter Industrieerfahrung begleiten wir Projekte vom ersten CAD-Entwurf bis zum einsatzfähigen Bauteil.

Unser Fokus liegt auf funktionalen Industrieanwendungen, präziser Konstruktion, reproduzierbarer Qualität und persönlicher Beratung. Wenn Sie eine Vorrichtung, ein Werkzeug oder ein funktionales Bauteil im 3D-Druck realisieren möchten, analysieren wir gemeinsam die Anforderungen und entwickeln eine wirtschaftlich sinnvolle Lösung.
