FDM Gussmodellbau: Präzise Positivmodelle für Sandguss und Feinguss

Warum das Positivmodell über die Gussqualität entscheidet

Im Gussprozess – ob Sandguss, Feinguss oder Kokillenguss – ist das Positivmodell die geometrische Referenz für alles, was danach kommt. Jede Ungenauigkeit am Modell überträgt sich direkt auf die Gussform und damit auf das Endteil. Zentrierungen müssen exakt sitzen, Kernmarken die Hohlräume präzise definieren, Entformungsschrägen ein zerstörungsfreies Entformen ermöglichen. Das klingt nach Selbstverständlichkeiten – ist in der Praxis aber genau die Stelle, an der Projekte scheitern oder unnötig teuer werden.

Klassisch werden Gussmodelle aus Holz gefräst oder aus Aluminium zerspant. Beide Verfahren liefern gute Ergebnisse, haben aber klare Nachteile: Holzmodelle sind handwerklich aufwendig, feuchtigkeitsempfindlich und bei komplexen Geometrien schwer reproduzierbar. Aluminiummodelle sind maßhaltig und langlebig, aber teuer und zeitintensiv in der Herstellung – besonders bei Einzelstücken oder Kleinserien.

Genau hier setzt der FDM-Druck an: Ein digitales Modell, das alle gusstechnischen Anforderungen bereits im CAD enthält, wird schichtweise aufgebaut. Keine Fräsbahnen, kein Handschleifen von Kernmarken – stattdessen ein reproduzierbarer, digitaler Workflow vom CAD-Datensatz bis zum fertigen Positivmodell.

Was FDM im Gussmodellbau leisten kann – und was nicht

FDM (Fused Deposition Modeling) baut Kunststoffmodelle schichtweise auf, typischerweise mit Schichthöhen zwischen 0,1 und 0,3 mm. Für Gussmodelle ergeben sich daraus konkrete Vorteile:

Geometrische Freiheit: Hinterschnitte, innenliegende Kanäle oder organische Freiformflächen, die mit Holz kaum und mit Fräsen nur aufwendig realisierbar sind, stellen für den Drucker kein Problem dar. Die Komplexität der Geometrie hat dabei – anders als bei konventionellen Verfahren – kaum Einfluss auf die Fertigungskosten.

Reproduzierbarkeit: Wird ein Modell beschädigt oder ein zweites Exemplar benötigt, genügt ein erneuter Druckauftrag. Die Geometrie ist digital hinterlegt und jederzeit identisch abrufbar. Bei Holzmodellen hingegen bedeutet jede Neuanfertigung erneuten handwerklichen Aufwand.

Schnelle Iteration: Änderungen am Modell – etwa eine angepasste Entformungsschräge oder ein korrigiertes Schwindmaß – lassen sich direkt im CAD umsetzen und innerhalb von Stunden als neues Modell drucken. In der klassischen Modellbauwerkstatt dauert eine solche Änderung Tage.

Wo FDM an Grenzen stößt: Für Großserien mit mehreren tausend Abgüssen pro Modell sind Aluminium- oder Stahlmodelle nach wie vor die bessere Wahl, weil sie den mechanischen Belastungen im Formprozess dauerhaft standhalten. Auch bei sehr großen Modellen jenseits des Druckraums (typischerweise > 300 × 300 × 400 mm) muss das Modell segmentiert und gefügt werden – machbar, aber mit zusätzlichem Aufwand verbunden.

[[cta]]

Konstruktion für den Gussprozess: Was das CAD-Modell enthalten muss

Ein Gussmodell ist kein 1:1-Abbild des späteren Gussteils. Es enthält zusätzliche Geometrien, die im Gussprozess spezifische Funktionen erfüllen. Diese Details müssen bereits in der CAD-Konstruktion berücksichtigt werden – nachträgliches Anpassen am gedruckten Modell ist aufwendig und fehleranfällig.

Schwindmaß-Zuschläge

Metalle schrumpfen beim Erstarren. Dieses Schwindmaß muss im Modell durch entsprechende Aufmaße kompensiert werden. Die konkreten Werte hängen vom Gusswerkstoff ab: Grauguss (GJL) schwindet typischerweise um etwa 1 %, Aluminium-Legierungen um 1,2–1,5 %, Stahlguss um 1,5–2 %. Im CAD wird das Modell entsprechend skaliert – bei einem Aluminiumteil mit 1,3 % Schwindmaß also mit dem Faktor 1,013 in allen drei Achsen. Diese Skalierung lässt sich im parametrischen CAD als Variable hinterlegen, sodass bei einem Materialwechsel nur ein Wert angepasst werden muss.

Entformungsschrägen

Damit das Positivmodell zerstörungsfrei aus der Sandform gezogen werden kann, benötigen alle vertikalen Flächen eine Entformungsschräge. In der Praxis liegen die Werte zwischen 1° und 3°, abhängig von der Formtiefe und dem Formverfahren. Bei Handformguss sind tendenziell größere Schrägen nötig als bei maschinengeformten Teilen. Im CAD lassen sich Entformungsschrägen über entsprechende Features parametrisch erzeugen – ein Vorteil gegenüber dem manuellen Anschrägen am Holzmodell.

Kernmarken und Zentrierungen

Hohlräume im Gussteil werden durch Kerne abgebildet, die separat in Kernkästen hergestellt und in die Gussform eingelegt werden. Die Kernmarken am Positivmodell definieren die exakte Position und Ausrichtung dieser Kerne. Sie müssen formschlüssig und passgenau sein – typischerweise mit einer Spielpassung von 0,2–0,5 mm, damit der Kern sicher sitzt, aber dennoch montierbar bleibt. Zentrierungen sorgen zusätzlich dafür, dass Formober- und -unterteil beim Zusammenbau exakt zueinander positioniert sind.

Trennebene

Die Trennebene definiert, wo die Gussform geteilt wird. Ihre Lage beeinflusst Entformbarkeit, Gratbildung und Nachbearbeitungsaufwand. Im CAD wird die Trennebene explizit modelliert – idealerweise so, dass die größte Querschnittsfläche des Bauteils in der Trennebene liegt und keine Hinterschnitte in der Entformungsrichtung verbleiben.

Materialwahl: Welches Filament für welches Gussmodell

Nicht jedes FDM-Material eignet sich gleich gut für Gussmodelle. Die Anforderungen sind spezifisch: Das Modell muss maßhaltig sein, darf sich unter den Kräften des Formprozesses nicht verformen und muss eine hinreichend glatte Oberfläche bieten.

PLA eignet sich für einfache Modelle mit geringer mechanischer Beanspruchung. Es ist günstig, leicht nachzubearbeiten und verzugsarm – ein wichtiger Vorteil, da Warping die Maßhaltigkeit eines Gussmodells direkt kompromittiert. Die Wärmeformbeständigkeit liegt bei etwa 55–60 °C, was für den Einsatz im Sandguss bei Raumtemperatur ausreicht.

PETG und ABS kommen zum Einsatz, wenn höhere mechanische Belastbarkeit gefordert ist – etwa bei Modellen, die mehrfach abgeformt werden. PETG bietet eine gute Kombination aus Zähigkeit und Maßhaltigkeit bei moderatem Verzugsrisiko. ABS ist belastbarer und temperaturbeständiger (Wärmeformbeständigkeit ca. 95–100 °C), neigt aber stärker zum Warping und erfordert idealerweise einen beheizten Bauraum.

Carbonfaser-verstärkte Filamente (z. B. CF-PLA, CF-PETG oder CF-PA) sind die erste Wahl für große oder mechanisch stark beanspruchte Modelle. Die eingebetteten Kurzfasern erhöhen die Steifigkeit signifikant und reduzieren den thermischen Verzug. Ein CF-PETG-Modell mit 300 mm Kantenlänge bleibt maßhaltig, wo reines PETG bereits messbare Abweichungen zeigen kann. Der Nachteil: Carbonfaser-Filamente sind abrasiv und erfordern gehärtete Düsen (Stahl oder Rubin statt Messing).

Die Wahl der Füllstruktur und des Füllgrads beeinflusst sowohl die Stabilität als auch das Gewicht des Modells. Für Gussmodelle hat sich ein Füllgrad von 30–50 % mit Gyroid- oder Kubik-Infill bewährt – steif genug für den Formprozess, aber leicht genug für die Handhabung.

[[cta]]

Nachbearbeitung: Vom Druckteil zum einsatzfertigen Gussmodell

Ein FDM-Druck liefert prinzipbedingt eine gestufte Oberfläche – die einzelnen Schichten sind sichtbar und tastbar. Für Gussmodelle ist das relevant, weil sich die Schichtstruktur in die Sandform und damit auf die Gussoberfläche überträgt.

Die Nachbearbeitung umfasst daher typischerweise:

• Schleifen der formgebenden Flächen, beginnend mit Körnung P120 bis hin zu P400, je nach gewünschter Oberflächengüte. Flächen, die im Gussteil funktional sind – Dichtflächen, Passungen, Sichtflächen – erfordern mehr Aufwand als nicht funktionale Bereiche.
• Beschichten mit Füller oder speziellen Gussmodell-Lacken versiegelt die Oberfläche, füllt verbleibende Schichtstufen und verhindert, dass sich Formsand in der Oberflächenstruktur festsetzt. Für Modelle mit höherer Einsatzhäufigkeit kann eine Dichtol-Beschichtung die Widerstandsfähigkeit zusätzlich erhöhen.

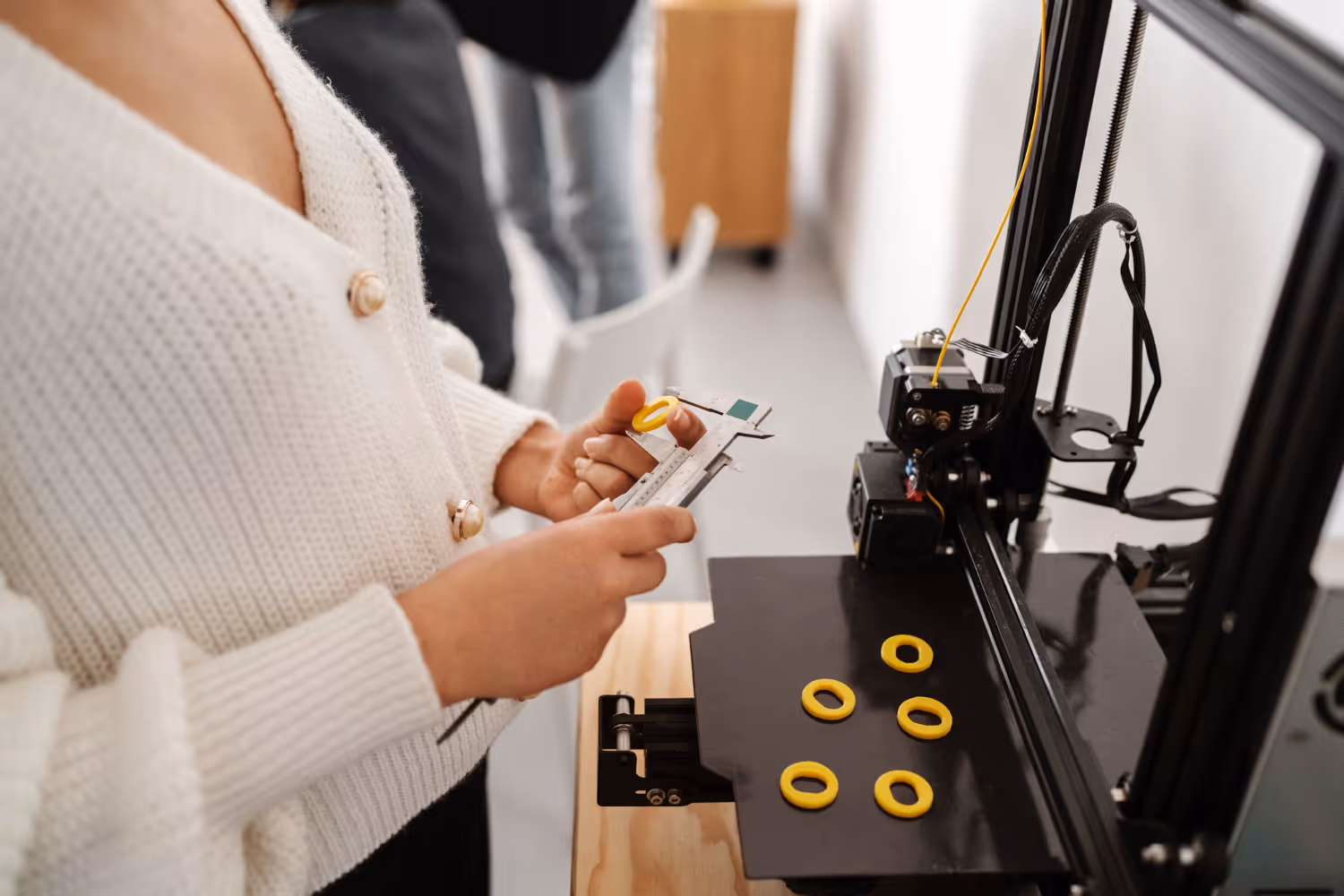

• Maßkontrolle mit Messschieber oder – bei engeren Toleranzen – per 3D-Scan stellt sicher, dass das fertige Modell innerhalb der geforderten Toleranzen liegt. Typische Toleranzen für Gussmodelle liegen bei ±0,2–0,5 mm, abhängig vom Gussverfahren und der Bauteilgröße.

Das Ziel ist immer ein Positivmodell, das ohne weitere Anpassung direkt im Formprozess eingesetzt werden kann.

Wirtschaftlichkeit: FDM vs. konventioneller Modellbau

Der wirtschaftliche Vorteil des FDM-Gussmodellbaus zeigt sich besonders bei Einzelstücken und Kleinserien. Ein konventionelles Holzmodell mit komplexer Geometrie erfordert leicht 40–80 Arbeitsstunden in der Modellbauwerkstatt – ohne CAD-Konstruktion. Ein Aluminiummodell kann je nach Größe und Komplexität mehrere tausend Euro kosten und Wochen Lieferzeit beanspruchen.

Mit FDM verkürzt sich der Ablauf deutlich: Die CAD-Konstruktion – inklusive aller gusstechnischen Details – bildet die Basis. Der Druck läuft weitgehend automatisiert, die Nachbearbeitung beschränkt sich auf die funktionsrelevanten Flächen. Für ein mittelgroßes Gussmodell bedeutet das eine Durchlaufzeit von Tagen statt Wochen.

Besonders bei Änderungen zeigt sich der Vorteil: Muss eine Kernmarke angepasst oder eine Wandstärke geändert werden, genügt eine Modifikation im CAD und ein neuer Druckauftrag. Kein Nachfräsen, kein Neuaufbau – nur digitale Anpassung und automatisierte Fertigung. Die Kosten für eine Iteration liegen damit bei einem Bruchteil der konventionellen Änderungskosten.

Für Kleinserien von 1–50 Abgüssen ist FDM häufig die wirtschaftlichste Lösung. Ab höheren Stückzahlen lohnt sich der Vergleich mit konventionellen Modellen, die durch ihre Langlebigkeit die höheren Anfangskosten über die Nutzungsdauer amortisieren.

Typische Einsatzszenarien

Ersatzteil-Reproduktion

Wenn das Originalteil noch vorhanden ist, kann es per 3D-Scan digitalisiert und – mit den nötigen Schwindmaßzuschlägen versehen – als Gussmodell gedruckt werden. So lassen sich Ersatzteile gießen, für die keine Zeichnungen oder Modelle mehr existieren.

Prototypenguss

Vor der Investition in ein dauerhaftes Serienmodell validiert ein FDM-Modell die Gussgeometrie. Form, Füllung und Erstarrungsverhalten können am realen Gussteil geprüft werden, bevor das endgültige Modell in Auftrag geht.

Kleinserienfertigung

Für Stückzahlen zwischen 1 und 50 Teilen bietet der FDM-gedruckte Modellbau eine wirtschaftliche Alternative, die ohne hohe Werkzeugkosten auskommt. Gerade bei Vorrichtungen, Sonderbauteilen oder Restaurierungsprojekten ist das ein entscheidender Vorteil.

Vom CAD-Entwurf zum fertigen Gussmodell – der Ablauf bei Braint3D

Bei Braint3D begleiten wir den gesamten Prozess: von der ersten Idee oder einem vorhandenen Bauteil über die gusstechnisch optimierte CAD-Konstruktion bis zum fertig nachbearbeiteten Positivmodell. Das umfasst die Auswahl des geeigneten Druckmaterials, die Festlegung der Druckparameter – Schichthöhe, Füllstruktur, Orientierung – und die abschließende Qualitätssicherung mit Maßkontrolle.

Ob Sandguss, Feinguss oder Kokillenguss: Wir liefern Modelle, die exakt auf Ihren Gussprozess abgestimmt sind und höchste Maßhaltigkeit bieten.

[[cta]]

Hinweis und Ausblick: Dieser Beitrag ist ein Einstieg in das Thema FDM-Gussmodellbau. In kommenden Artikeln vertiefen wir Einzelaspekte – von der Simulation des Gießprozesses über optimale Druckstrategien für großvolumige Modelle bis hin zu hybriden Ansätzen, bei denen FDM und konventioneller Modellbau kombiniert werden. Bei Braint3D entwickeln wir gemeinsam mit Ihnen funktionale Modelle – vom einfachen Sandguss-Positiv bis hin zu komplexen mehrteiligen Modellsystemen.
