FDM und SLA 3D-Druck für Windkanal- und Aerodynamikmodelle

Warum Windkanalmodelle aus dem 3D-Drucker?

In der Luft- und Fahrzeugtechnik sind Windkanaltests nach wie vor unverzichtbar — trotz aller Fortschritte in der numerischen Strömungssimulation (CFD). Kein Simulationsmodell ersetzt die physische Validierung unter realen Strömungsbedingungen. Die Qualität des Testmodells bestimmt dabei maßgeblich die Aussagekraft der Ergebnisse: Maßhaltigkeit, Oberflächenqualität und exakte Geometrietreue entscheiden darüber, ob gemessene Widerstands-, Auftriebs- und Druckverteilungswerte tatsächlich auf das reale Bauteil übertragbar sind.

Konventionell werden Windkanalmodelle aus Aluminium, Stahl oder Hartholz gefräst — ein Prozess, der je nach Komplexität mehrere Wochen dauert und bei jeder Designiteration erneut Werkzeugkosten verursacht. Mit FDM- und SLA-3D-Druck lassen sich sowohl großvolumige als auch fein detaillierte Modelle innerhalb weniger Tage fertigen. Bei Braint3D kombinieren wir beide Verfahren gezielt, um Modelle zu liefern, die den hohen Ansprüchen technischer Versuche genügen — ohne die langen Vorlaufzeiten und hohen Kosten klassischer Fertigungsmethoden.

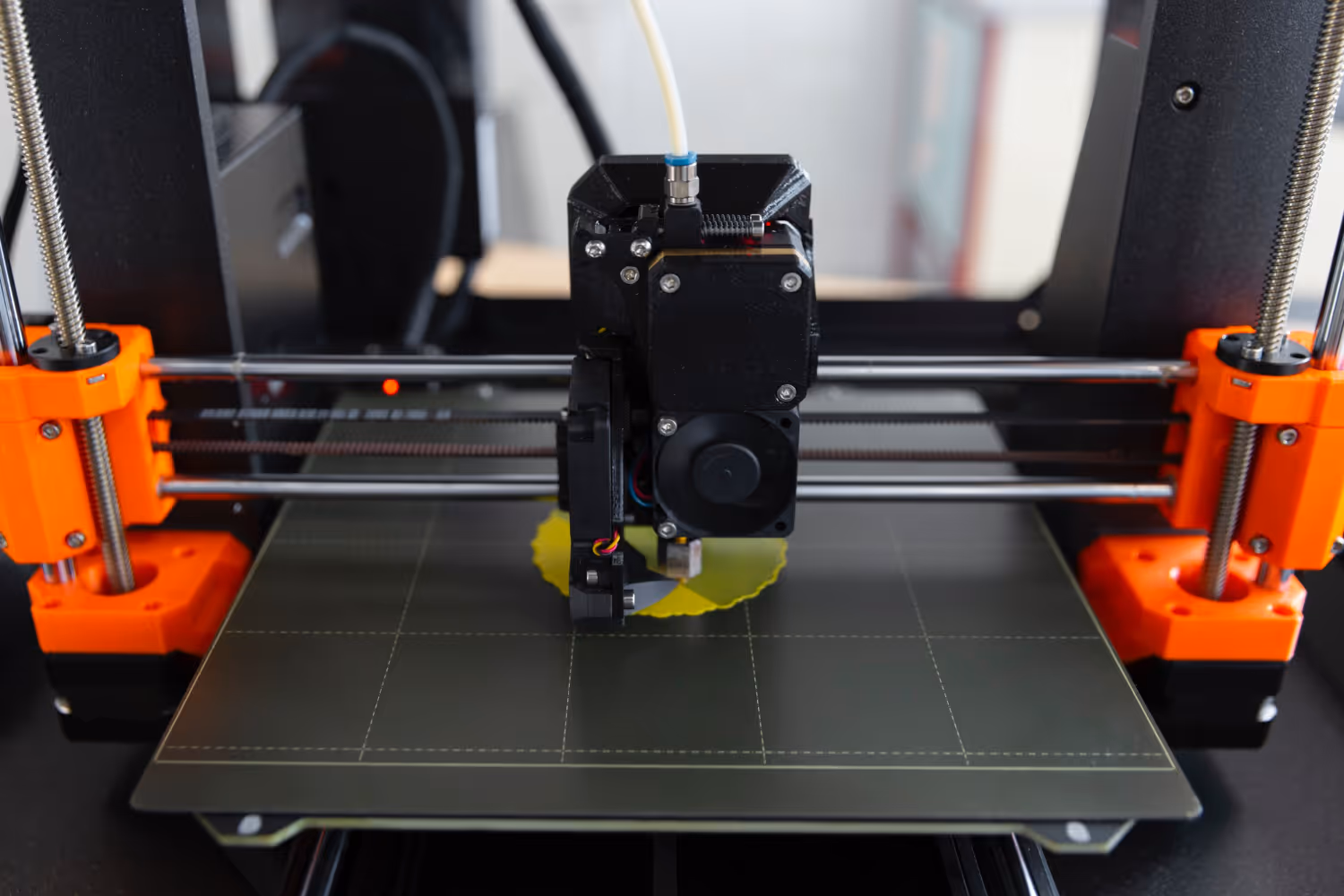

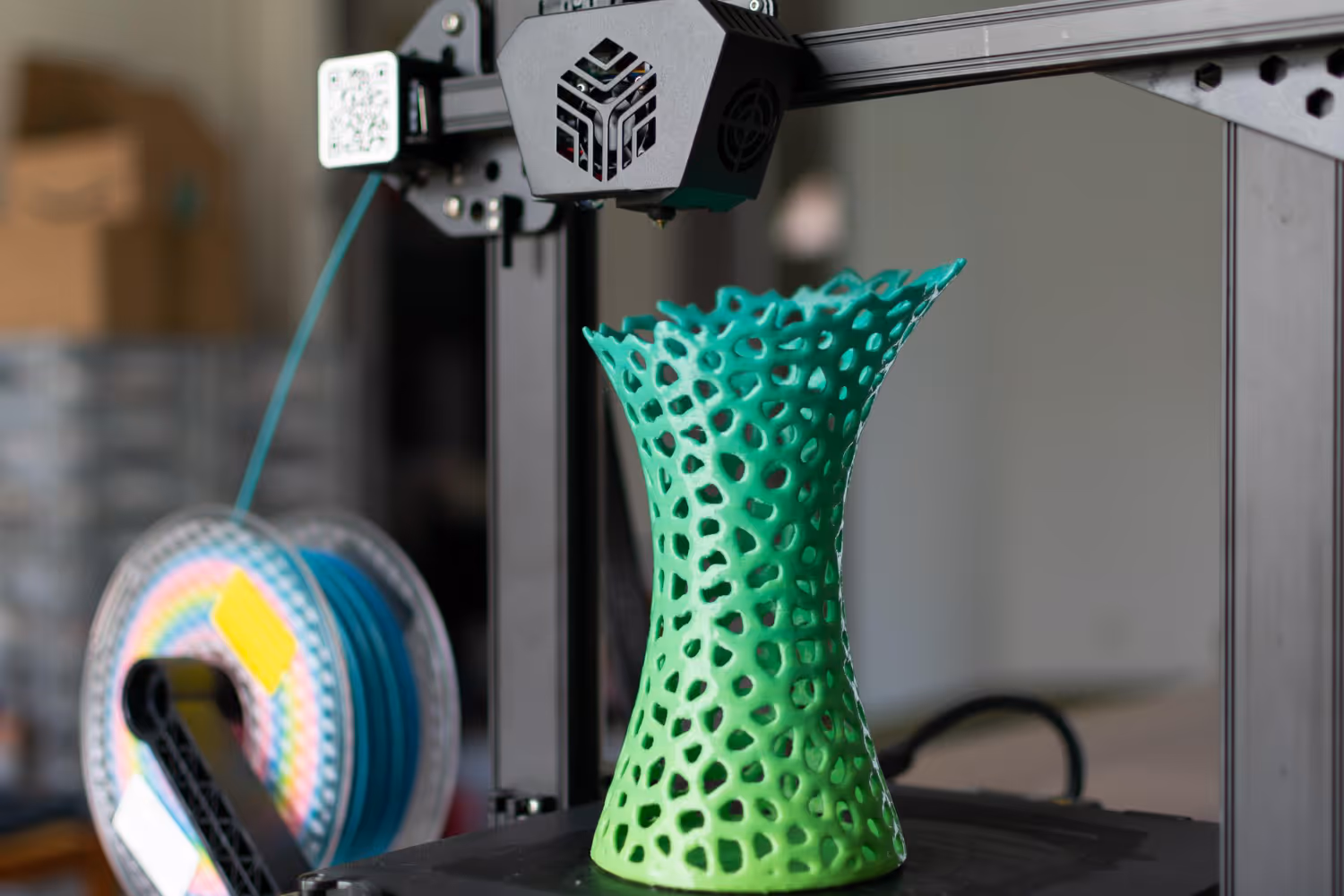

FDM-Druck für großformatige Aerodynamikmodelle

FDM (Fused Deposition Modeling) eignet sich besonders für Windkanalmodelle, bei denen Volumen und strukturelle Stabilität im Vordergrund stehen. Fahrzeugmodelle im Maßstab 1:5 bis 1:10, Flugzeugrumpfe oder komplexe Karosserie-Sektionen lassen sich mit FDM wirtschaftlich und in kurzer Zeit herstellen.

Der entscheidende Vorteil liegt in der gezielten Infill-Auslegung: Anders als bei massiv gefrästen Modellen kann die innere Struktur eines FDM-Bauteils exakt auf die Belastung im Windkanal abgestimmt werden. Ein Modell, das Strömungskräften von 50–200 N standhalten muss, benötigt eine andere Infill-Strategie als ein reines Anschauungsmodell. Mit Materialien wie PETG oder ABS lassen sich Bauteile fertigen, die bei gezieltem Infill von 40–60 % ausreichend steif sind und gleichzeitig deutlich leichter bleiben als gefräste Massivmodelle.

Für modulare Testaufbauten — etwa wenn verschiedene Heckflügel-Varianten an einem Basismodell getestet werden sollen — bietet FDM einen weiteren Vorteil: Einzelne Sektionen können separat gedruckt, nachbearbeitet und über definierte Passflächen montiert werden. Designiterationen betreffen dann nur das geänderte Bauteil, nicht das gesamte Modell. Das spart Zeit und Material bei jeder Teständerung.

Die Schichthöhen beim FDM liegen typischerweise zwischen 0,1 und 0,3 mm. Für aerodynamische Modelle empfehlen wir 0,1–0,15 mm, um die sichtbaren Schichtlinien zu minimieren. Auch bei optimalen Druckparametern bleibt die Oberfläche eines FDM-Bauteils jedoch rauer als bei SLA — ein Faktor, der bei kritischen Strömungstests berücksichtigt werden muss und durch gezielte Nachbearbeitung kompensiert wird.

[[cta]]

SLA-Druck für Detailgenauigkeit und Oberflächenqualität

Wo es auf Oberflächengüte und geometrische Präzision ankommt, ist SLA (Stereolithografie) das Verfahren der Wahl. SLA arbeitet mit UV-härtenden Kunstharzen und erreicht Schichtauflösungen von 25–50 µm — eine Größenordnung, die mit FDM nicht erreichbar ist.

Für Windkanalmodelle bedeutet das konkret: Flügelprofile mit exakten Nasenradien, scharfe Hinterkanten an Tragflächen oder fein konturierte Kühllufteinhasse lassen sich mit SLA maßhaltig und mit glatter Oberfläche fertigen. Gerade bei Profilen, deren aerodynamische Leistung empfindlich auf Oberflächenrauheit reagiert — etwa laminare Flügelprofile oder Strömungskörper mit definierten Transitionspunkten — macht der Unterschied zwischen einer Ra-Rauheit von 1,5 µm (SLA, nachbearbeitet) und 10–15 µm (FDM, unbearbeitet) einen messbaren Unterschied in den Testergebnissen.

SLA-Modelle eignen sich außerdem für reproduzierbare Vergleichstests: Wenn mehrere Geometrievarianten unter identischen Bedingungen verglichen werden sollen, garantiert die hohe Wiederholgenauigkeit des SLA-Verfahrens, dass gemessene Unterschiede tatsächlich auf die Geometrie zurückzuführen sind — und nicht auf fertigungsbedingte Abweichungen.

Dünnwandige Strukturen, wie sie bei Flügelklappen oder Spoilern vorkommen, lassen sich mit SLA ab Wandstärken von ca. 0,5 mm zuverlässig fertigen. Bei FDM liegt die praktische Untergrenze eher bei 1,0–1,2 mm.

FDM und SLA kombinieren: Das Beste aus beiden Verfahren

Die Kombination beider Druckverfahren ist in der Praxis oft der sinnvollste Ansatz. Ein typisches Vorgehen: Der Grundkörper eines Fahrzeug- oder Flugzeugmodells wird per FDM gedruckt — schnell, stabil und wirtschaftlich. Aerodynamisch kritische Bereiche wie Flügelprofile, Frontlippen oder Diffusorelemente werden per SLA gefertigt und anschließend montiert.

So entsteht ein Modell, das Größe und Stabilität (FDM) mit Präzision und Oberflächenqualität (SLA) vereint — bei deutlich geringeren Kosten und Lieferzeiten als ein komplett gefrästes Modell. Bei Braint3D planen wir diese Aufteilung gemeinsam mit Ihnen, basierend auf den Anforderungen Ihres Windkanaltests.

[[cta]]

CAD-Konstruktion für Windkanalmodelle

Ein Windkanalmodell ist nur so gut wie seine CAD-Daten. Erfolgreiche Modelle erfordern eine durchdachte Konstruktion, die von Anfang an die Anforderungen des Windkanals und des gewählten Druckverfahrens berücksichtigt.

Das beginnt bei der exakten Übernahme von Profilgeometrien — ob NACA-Profile, Clark Y oder proprietäre Airfoils. Profilkoordinaten werden direkt aus Datensätzen importiert und als 3D-Geometrie aufgebaut, ohne manuelle Approximation. Der Modulaufbau des Modells wird bereits in der Konstruktion definiert: Trennebenen, Passflächen und Zentrierungen sorgen dafür, dass Einzelteile nach dem Druck reproduzierbar zusammengefügt werden können.

Entscheidend ist auch die Berücksichtigung von Schwindung und Toleranzen. FDM-Bauteile schrumpfen je nach Material und Druckrichtung unterschiedlich — bei ABS typischerweise 0,5–0,8 %, bei PLA deutlich weniger. Für maßhaltige Windkanalmodelle kompensieren wir diese Abweichungen bereits im CAD-Modell. Bei SLA ist die Schwindung geringer (typisch 0,1–0,2 %), aber die Orientierung im Bauraum beeinflusst die Maßgenauigkeit in Z-Richtung.

Sollen Sensoren, Druckmesspunkte oder Halterungen für Kraftmessdosen integriert werden, wird deren Positionierung ebenfalls in der Konstruktionsphase festgelegt. Nachträgliches Bohren oder Fräsen von Messpunkten kann die Oberflächenqualität und damit die Messergebnisse beeinträchtigen.

Materialwahl und Nachbearbeitung für Windkanalmodelle

Die Materialwahl richtet sich nach den Testbedingungen im Windkanal. Für Standard-Strömungstests bei Raumtemperatur eignen sich PLA und Kunstharze (SLA) gut — sie sind maßhaltig und lassen sich hervorragend nachbearbeiten. Werden höhere Temperaturen erwartet, etwa in beheizten Windkanälen oder bei Tests mit erwärmter Strömung, kommen temperaturbeständigere Materialien wie ABS (Wärmeformbeständigkeit ca. 95–100 °C) oder PC (Polycarbonat, bis ca. 130 °C) zum Einsatz.

Bei Rauch- oder Öltests — gängige Methoden zur Strömungsvisualisierung — muss das Material zudem chemisch beständig gegenüber den eingesetzten Medien sein. PETG bietet hier eine gute Balance aus chemischer Resistenz und Druckbarkeit.

Die Nachbearbeitung ist bei Windkanalmodellen keine optische Kosmetik, sondern funktional entscheidend. Jede Unebenheit auf der Modelloberfläche erzeugt eine lokale Störung im Strömungsfeld und kann die Messergebnisse verfälschen. Typische Schritte umfassen:

• Schleifen mit aufsteigender Körnung (von P240 bis P1000) entfernt Schichtlinien und Druckspuren. Bei SLA-Modellen genügt oft ein leichtes Finish-Schleifen.
• Grundierung und Lackierung mit Füller-Primer gleicht Mikrorauheiten aus und erzeugt eine gleichmäßige Oberfläche.
• Polieren oder Dichtol-Beschichtung für höchste Anforderungen — ein Verfahren, das bei Braint3D regelmäßig für funktionale Bauteile eingesetzt wird.

Wirtschaftliche Vorteile gegenüber konventioneller Fertigung

Der wirtschaftliche Vorteil des 3D-Drucks für Windkanalmodelle liegt nicht nur im Stückpreis. Der eigentliche Hebel ist die Iterationsgeschwindigkeit: Wenn ein Strömungstest zeigt, dass eine Geometrieänderung am Heckdiffusor sinnvoll wäre, kann ein überarbeitetes Bauteil innerhalb von ein bis zwei Tagen nachgedruckt werden — statt Wochen bei konventioneller Fräsfertigung.

Komplexe Geometrien, die mit Fräsen nur unter erheblichem Aufwand oder gar nicht realisierbar sind — etwa innenliegende Kanäle, Hinterschnitte oder organische Übergangsformen — lassen sich mit 3D-Druck ohne Werkzeugkosten fertigen. Gerade in frühen Entwicklungsphasen, wenn mehrere Designvarianten parallel getestet werden, reduziert das die Gesamtkosten erheblich.

Für die Ingenieure im Windkanal bedeutet das: schnellere Testzyklen, mehr Iterationen pro Zeiteinheit und damit bessere Ergebnisse — bei geringerem Budget.

[[cta]]

Braint3D als technischer Partner für Windkanalmodelle

Windkanalmodelle sind kein Standardprodukt. Sie erfordern ein Verständnis für Strömungsmechanik, Fertigungstoleranzen und Materialeigenschaften — und genau das verbindet unser Team aus CAD-Konstruktion und 3D-Druckfertigung. Von der ersten Geometriedefinition über die Materialauswahl bis zur nachbearbeiteten, einbaufertigen Lieferung begleiten wir Sie durch den gesamten Prozess.

Mit über 150 abgeschlossenen Projekten und 30.000+ Druckstunden verfügen wir über die Erfahrung, auch anspruchsvolle Modellgeometrien fertigungsgerecht umzusetzen. Ob einzelnes Flügelprofil oder kompletter Fahrzeug-Prototyp im Windkanalmaßstab — sprechen Sie uns an.

Hinweis und Ausblick: Dieser Beitrag zeigt, wie FDM und SLA im Zusammenspiel leistungsfähige Windkanalmodelle ermöglichen. In kommenden Artikeln gehen wir tiefer auf einzelne Aspekte ein — von der Materialwahl bei thermischer Belastung bis zur Integration von Messtechnik in gedruckte Modelle. Bei Braint3D entwickeln wir nicht nur Druckteile, sondern funktionale Lösungen — vom Konzept bis zum einbaufertigen Windkanalmodell.
