Reverse Engineering einer optischen Linse

Für einen Kunden aus dem industriellen Umfeld haben wir das Reverse Engineering einer komplexen optischen Linse durchgeführt. Ziel des Projekts war es, die bestehende Geometrie eines Bauteils ohne vorhandene CAD Daten oder technische Zeichnungen vollständig zu digitalisieren und als präzises, parametrisches 3D Modell neu aufzubauen. Solche Projekte bilden häufig die Grundlage für die Nachfertigung, konstruktive Weiterentwicklung oder die Integration bestehender Komponenten in neue Baugruppen.

Hochpräziser 3D Scan als Datengrundlage

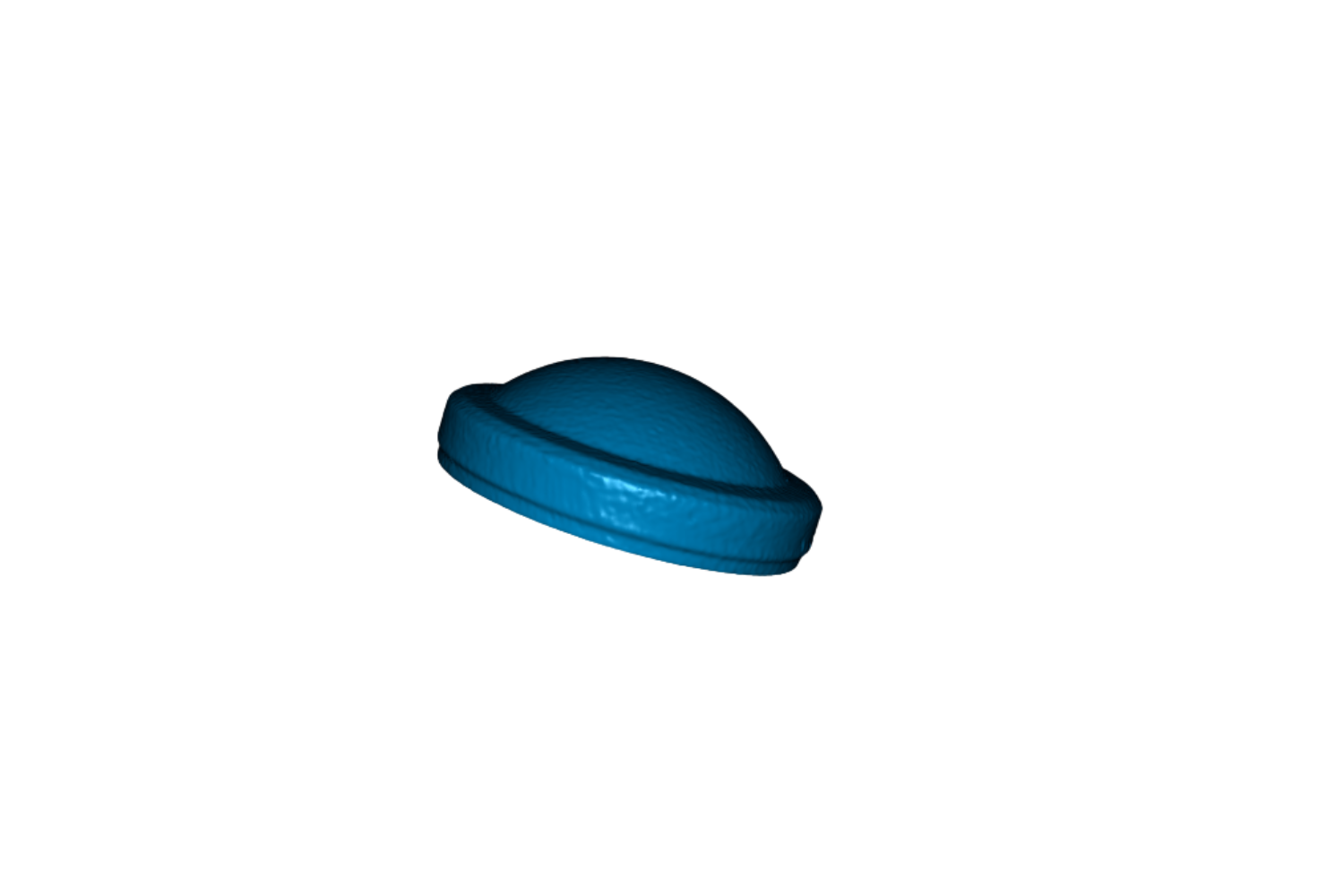

Zu Beginn des Projekts wurde die optische Linse mittels hochpräziser 3D Scan Technologie digital erfasst. Aufgrund der anspruchsvollen Freiformgeometrie sowie der kontinuierlichen Krümmungsverläufe war eine besonders sorgfältige Datenerfassung erforderlich. Die gewonnenen Scandaten wurden anschließend aufbereitet und analysiert, um eine möglichst exakte Grundlage für die nachfolgende CAD Konstruktion zu schaffen.

Parametrisches Reverse Engineering

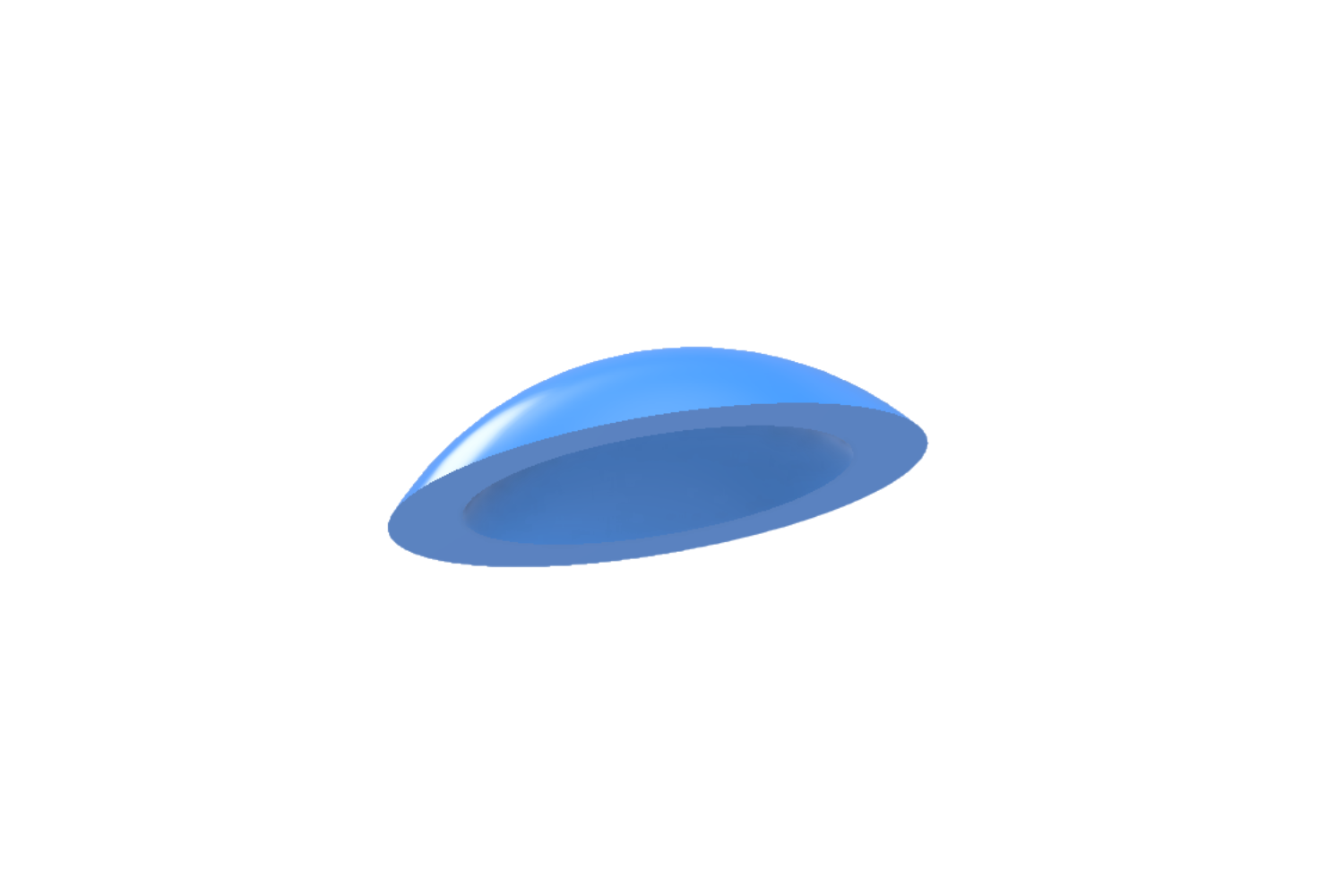

Auf Basis der Scandaten wurde die komplette Geometrie nicht lediglich übernommen, sondern vollständig parametrisch rekonstruiert. Dabei wurden sämtliche Radien, Übergänge und Freiformflächen neu modelliert, sodass ein technisch sauberes und vollständig bearbeitbares CAD Modell entstand. Im Gegensatz zu einer einfachen Mesh Konvertierung ermöglicht dieser Ansatz spätere Änderungen an der Konstruktion sowie die problemlose Weiterverarbeitung in gängigen CAD und CAM Systemen.

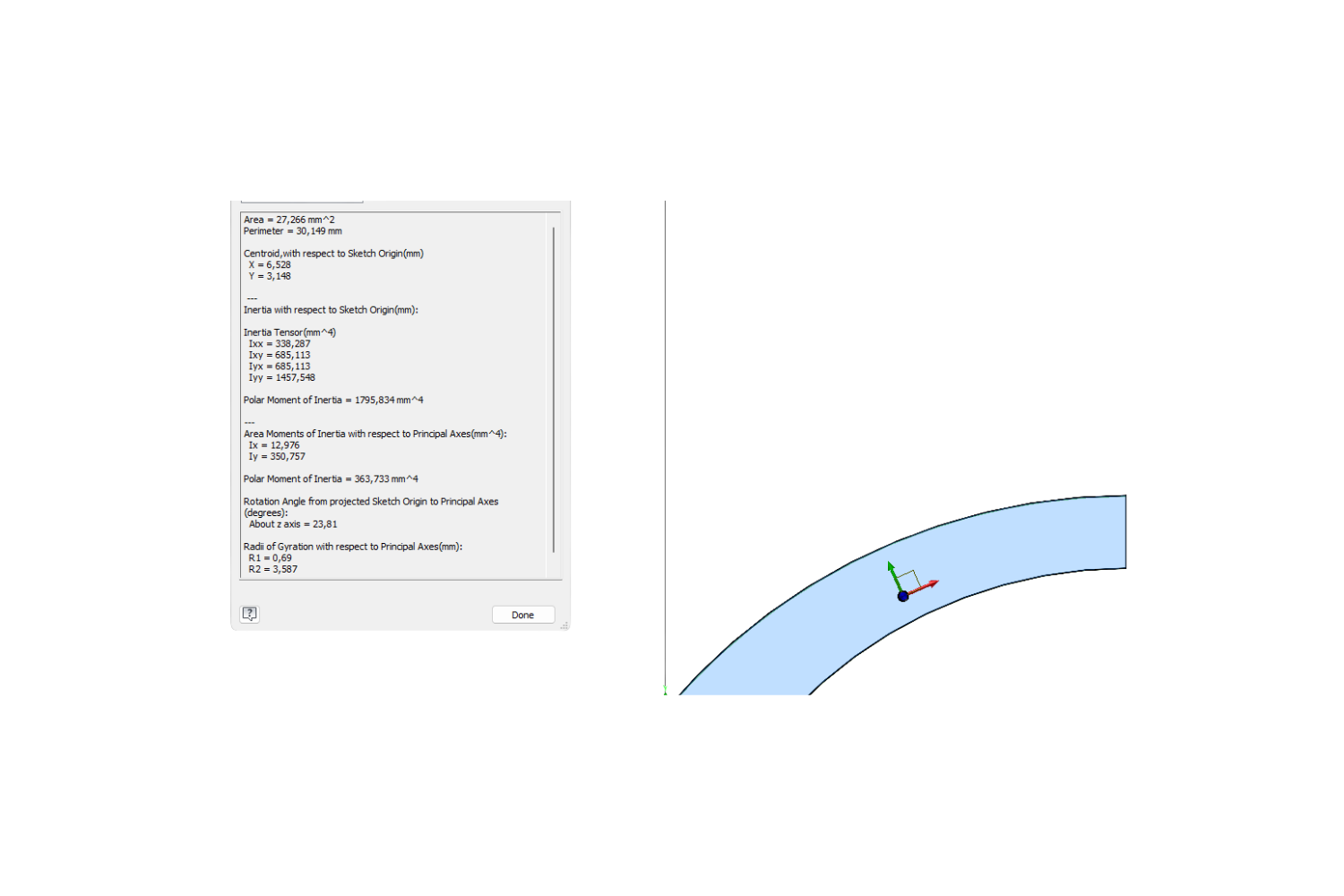

Während der Rekonstruktion wurden charakteristische Geometrieeigenschaften kontinuierlich überprüft und mit den ursprünglichen Scandaten abgeglichen. Dadurch konnte sichergestellt werden, dass die rekonstruierte Linse hinsichtlich ihrer Form und Kontur möglichst exakt dem Originalbauteil entspricht.

Ergebnis

Das Ergebnis des Projekts ist ein vollständig parametrisches CAD Modell der optischen Linse, das für Fertigung, Simulation, Dokumentation oder zukünftige konstruktive Anpassungen eingesetzt werden kann. Das Projekt verdeutlicht, wie durch die Kombination aus hochpräzisem 3D Scan und modernem Reverse Engineering selbst komplexe optische Freiformgeometrien zuverlässig digitalisiert und reproduzierbar rekonstruiert werden können. Dies schafft eine langfristige digitale Datengrundlage, selbst wenn ursprünglich keine Konstruktionsunterlagen mehr vorhanden sind.

‍
