Magnetgetriebe

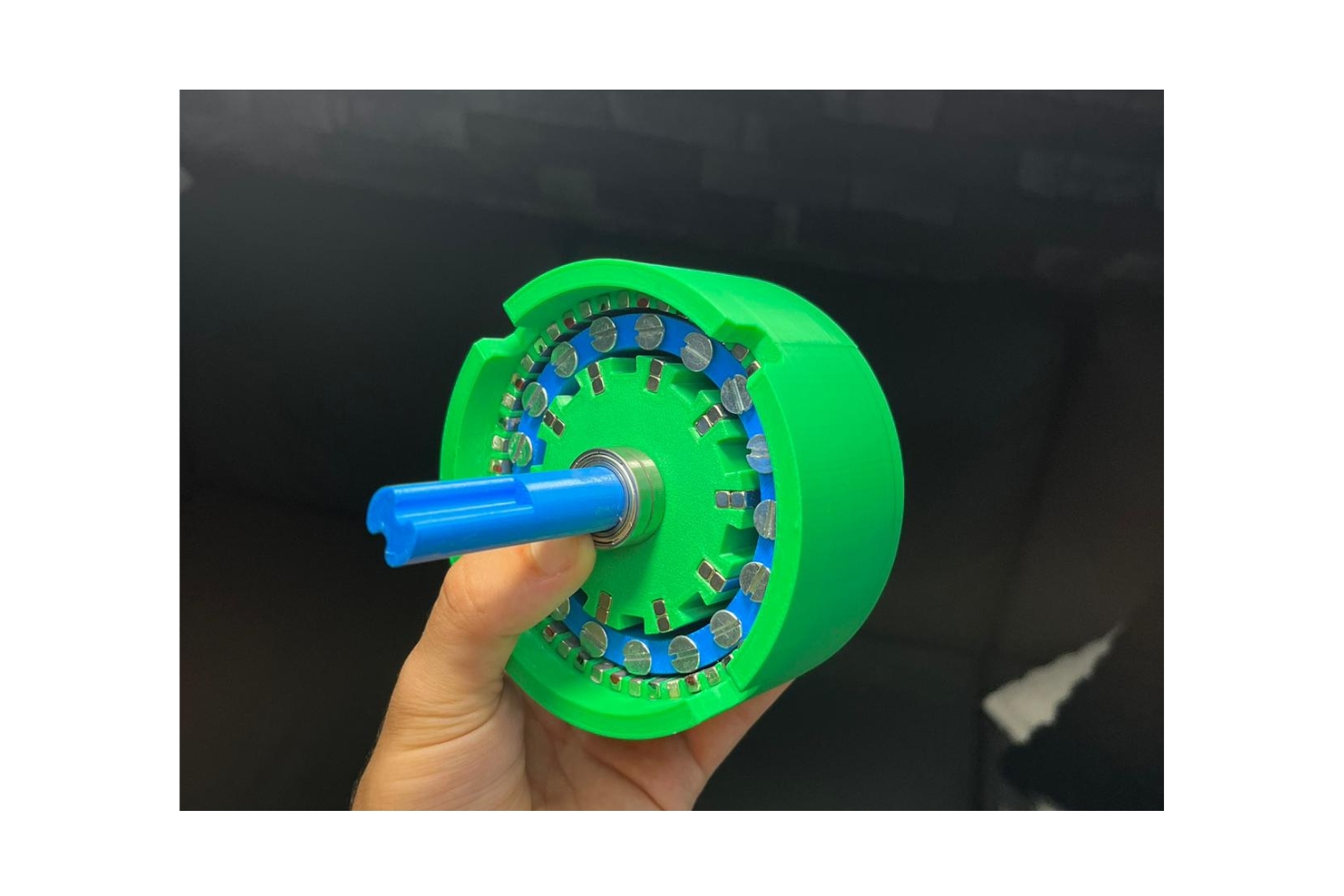

Im Rahmen eines Entwicklungs- und Demonstrationsprojekts für Bildungseinrichtungen wurde ein Magnetgetriebe zur berührungslosen Kraftübertragung entwickelt, das für hohe Drehzahlen ausgelegt ist. Die Kraftübertragung erfolgt rein magnetisch zwischen zwei getrennten Rotoreinheiten. Zur Effizienzsteigerung kommt ein Halbach-Array zum Einsatz, das das Magnetfeld gezielt bündelt und die magnetische Kopplung optimiert. Das System erreicht eine Übersetzung von 1:3,2 und überträgt ein Drehmoment von über 5 Nm. Der Prototyp wurde mittels FDM 3D Druck aus PLA gefertigt und dient als funktionales Demonstrationsmodell moderner, verschleißfreier Antriebstechnik.

Kunde:

Technische-Bildungseinrichtung

Leistungen:

Entwicklung

CAD

FDM

Projektdauer:

Materialien:

PLA

Magnetgetriebe (Entwicklungs- und Demonstrationsprojekt)

Projektziel und Einsatzbereich

Im Rahmen eines Entwicklungs- und Demonstrationsprojekts für Bildungseinrichtungen wurde ein Magnetgetriebe entwickelt, das die Prinzipien berührungsloser Kraftübertragung praxisnah und technisch nachvollziehbar vermittelt. Der Fokus lag dabei auf einer Auslegung für hohe Drehzahlen sowie einer stabilen, wartungsarmen Funktionsweise ohne mechanischen Kontakt zwischen den Übertragungselementen.

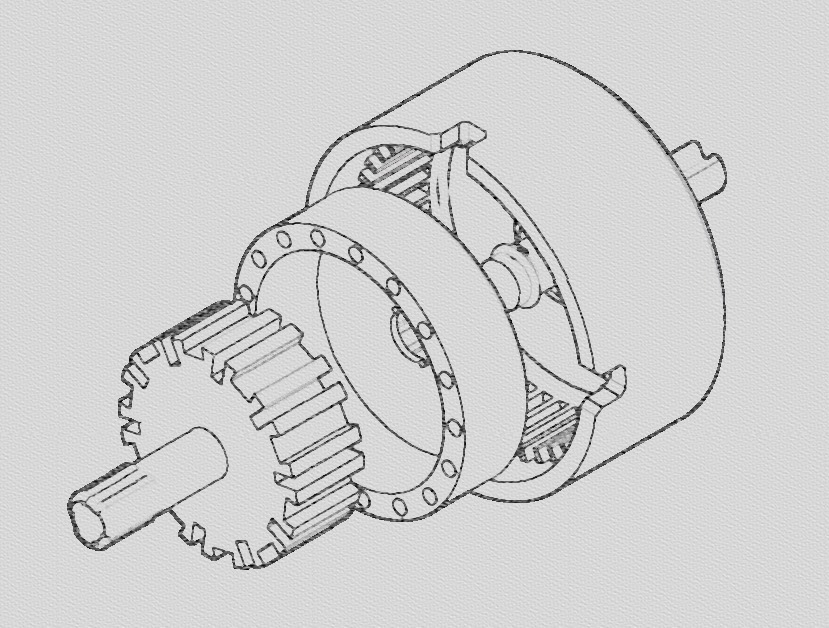

Konstruktives Prinzip der Kraftübertragung

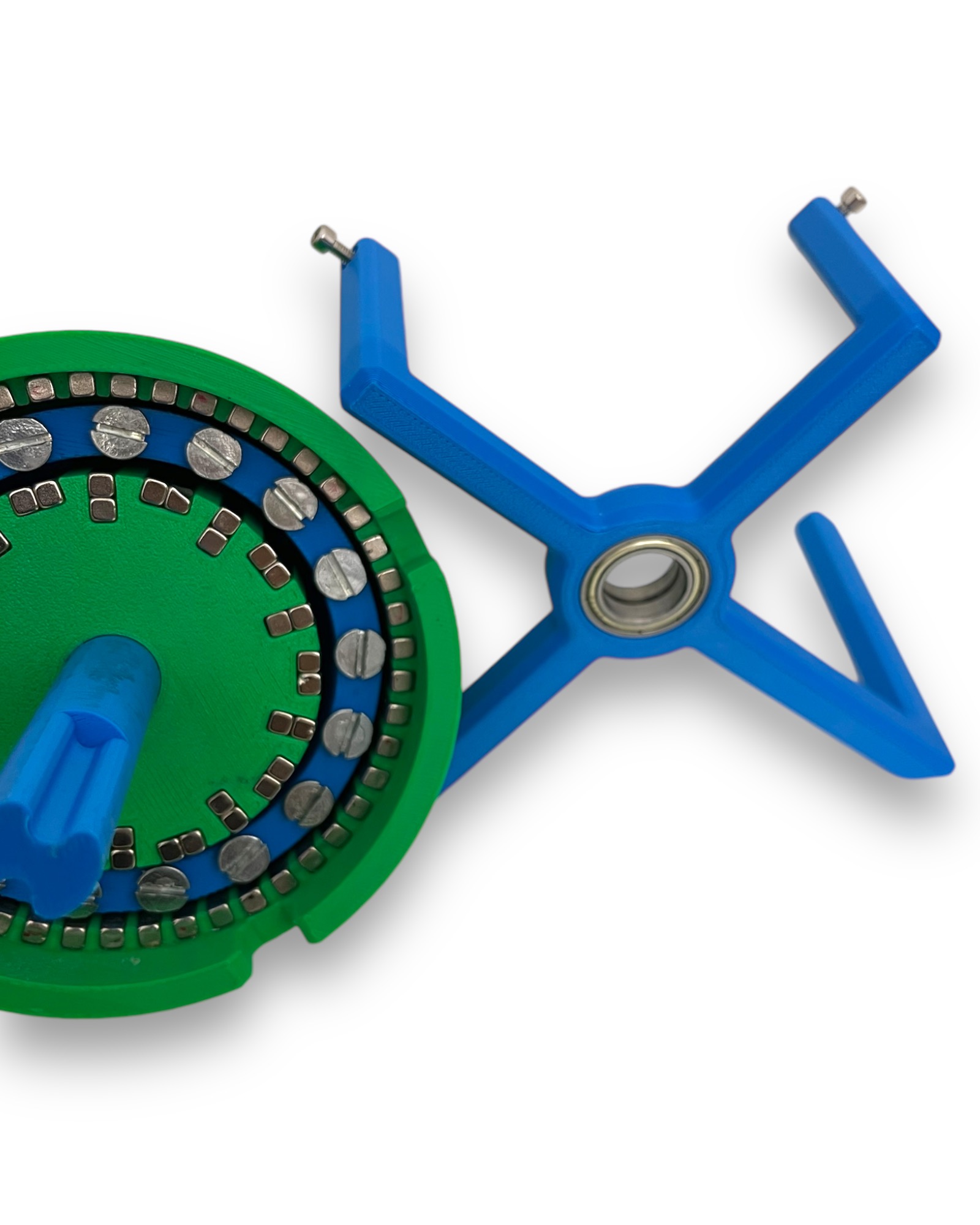

Die Kraftübertragung erfolgt rein magnetisch über zwei getrennte Rotoreinheiten. Dadurch entfällt jeglicher mechanischer Verschleiß an Zahnrädern oder Kupplungselementen, was insbesondere bei hohen Drehzahlen entscheidende Vorteile hinsichtlich Laufruhe und Lebensdauer bietet. Das System eignet sich dadurch besonders für Demonstrationszwecke moderner Antriebskonzepte sowie für Anwendungen, bei denen eine entkoppelte Drehmomentübertragung gewünscht ist.

Halbach Array und Magnetanordnung

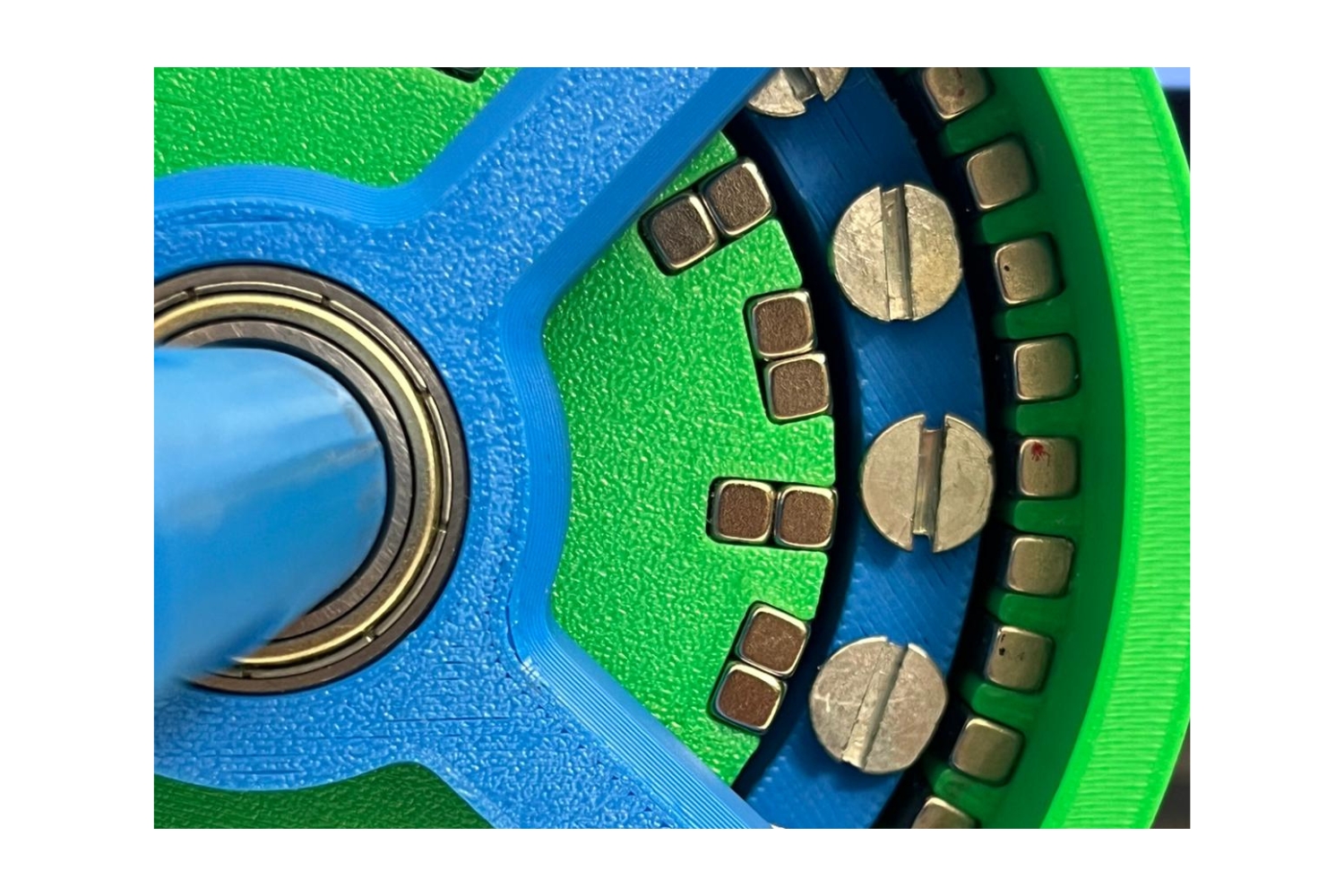

Im Design wurde ein Halbach-Array eingesetzt, um das Magnetfeld gezielt auf eine Seite zu konzentrieren und die Feldstärke im Wirkbereich der Kopplung zu maximieren. Diese Anordnung erhöht die Effizienz der magnetischen Kopplung deutlich und ermöglicht eine kompaktere Bauweise bei gleichzeitig hoher Übertragungsleistung.

Auslegung und Leistungsdaten

Das Magnetgetriebe wurde auf hohe Drehzahlen ausgelegt und ermöglicht eine Drehmomentübertragung von über 5 Nm. Die integrierte Übersetzung beträgt 1:3,2 und demonstriert damit anschaulich die Transformation von Drehzahl zu Drehmoment innerhalb eines berührungslosen Getriebesystems.

Fertigung und Umsetzung

Die Herstellung erfolgte mittels FDM 3D Druck aus PLA, wodurch eine schnelle Prototypenentwicklung und einfache Anpassung der Geometrien möglich war. Trotz des einfachen Fertigungsverfahrens wurde besonderer Wert auf präzise Magnetpositionierung und stabile mechanische Integration der Komponenten gelegt.

Ergebnis und Demonstrationswert

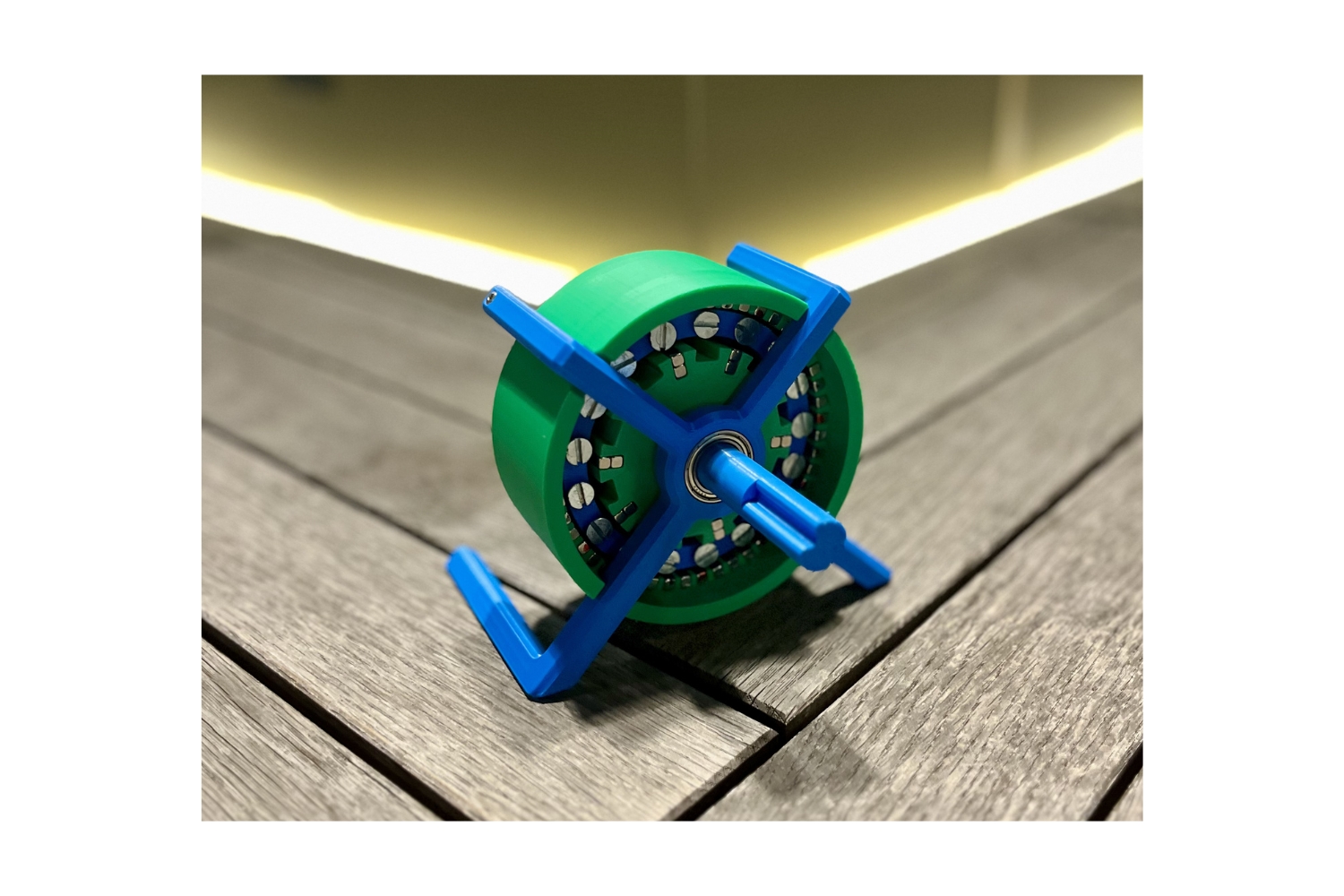

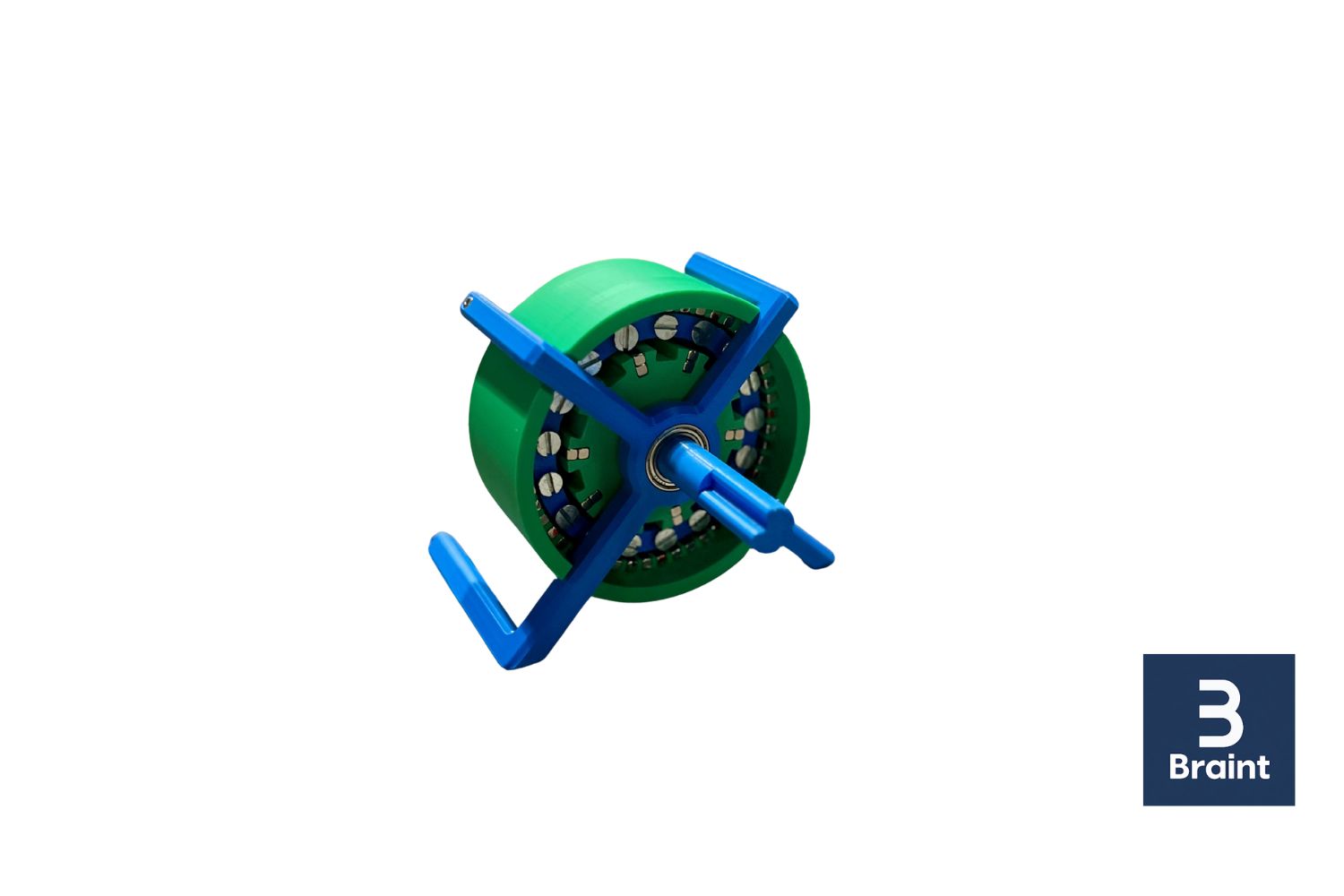

Das Ergebnis ist ein funktionales Magnetgetriebe, das als Lehr- und Demonstrationsmodell eingesetzt wird und die Vorteile moderner, berührungsloser Antriebstechnologien anschaulich vermittelt.

‍
