Messingguss-Ersatzteil per Reverse Engineering

Ein Ersatzteil ohne Unterlagen

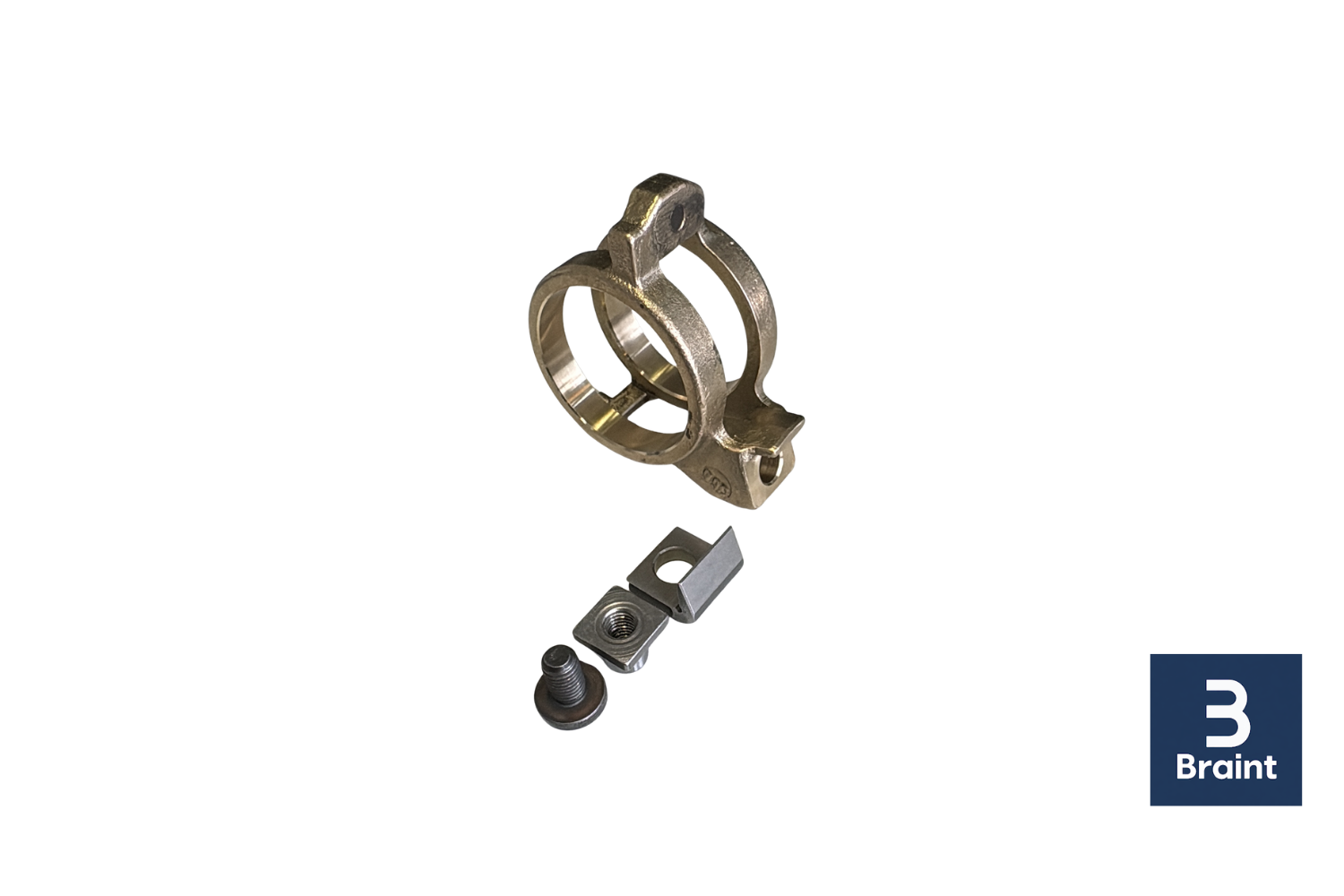

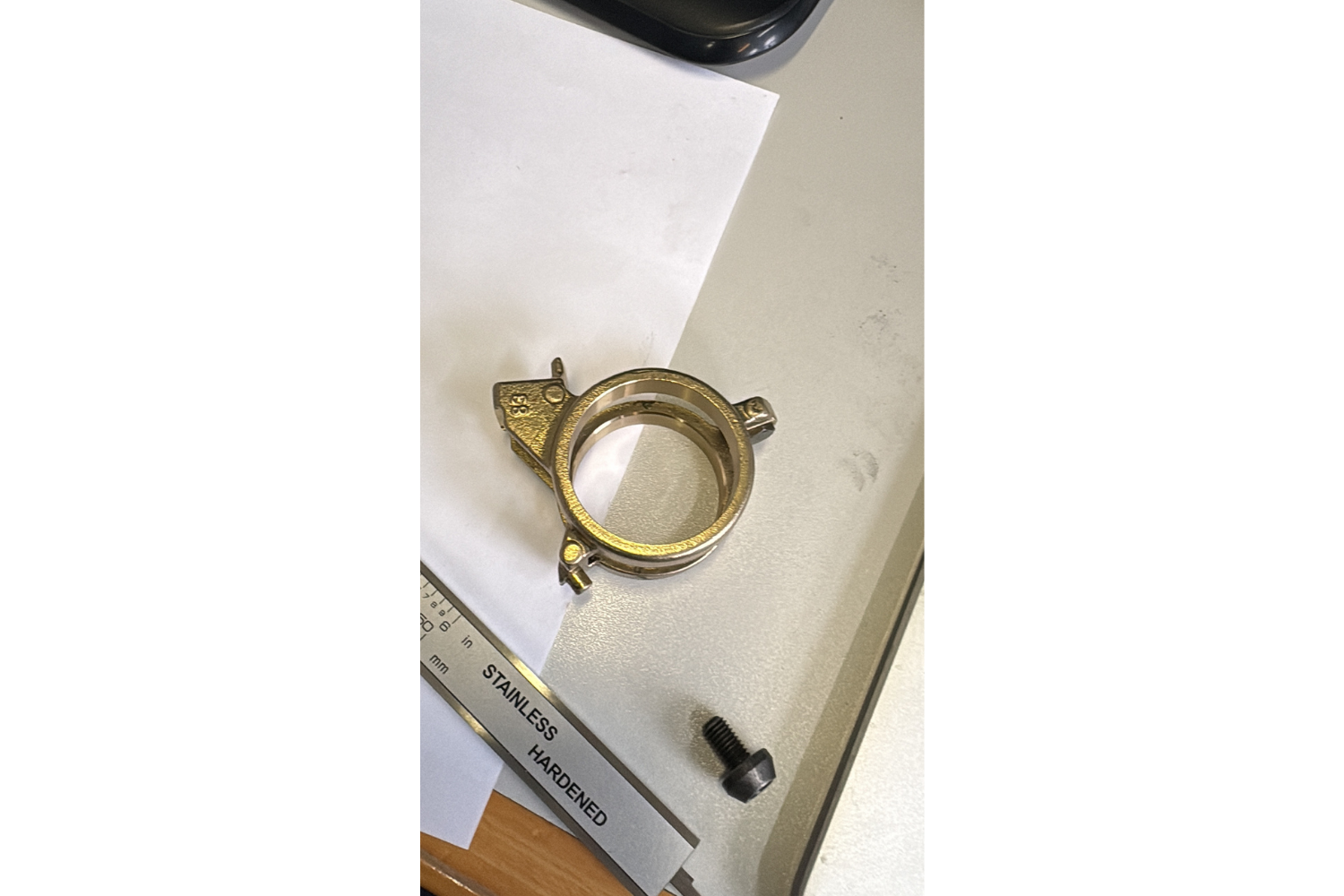

Für ein handflächengroßes Ersatzteil aus Messingguss, das am Markt nicht mehr erhältlich war, hat Braint3d eine vollständige Reverse-Engineering-Lösung umgesetzt. Der Kunde brachte das Originalteil vorbei, ohne technische Zeichnung und ohne verfügbare Konstruktionsdaten.

3D-Scan statt Referenzkanten

Das mehrteilige Bauteil besaß keine klaren Referenzkanten. Deshalb war eine 3D-Scan-Erfassung nötig, um überhaupt eine präzise Konstruktionsgrundlage zu schaffen.

Gussgerechte Nachkonstruktion

Darauf aufbauend wurde das Teil 1:1 digital nachkonstruiert und von Anfang an gussgerecht ausgelegt, inklusive Kompensation des Schwindungsverzugs beim Gießen.

Prototyp und Guss

Zur Maß- und Passungskontrolle wurde zunächst ein 3D-gedruckter Prototyp gefertigt. Der finale Messingguss erfolgte anschließend über einen spezialisierten Partnerbetrieb.

Alle Schritte aus einer Hand

Das Projekt zeigt, wie Braint3d auch bei komplexen Ersatzteilen ohne vorhandene Daten von der Digitalisierung bis zum fertigen Gussteil alle Schritte koordiniert.
