Linearführung mit integrierter Riemenspannung (Nachkonstruktion)

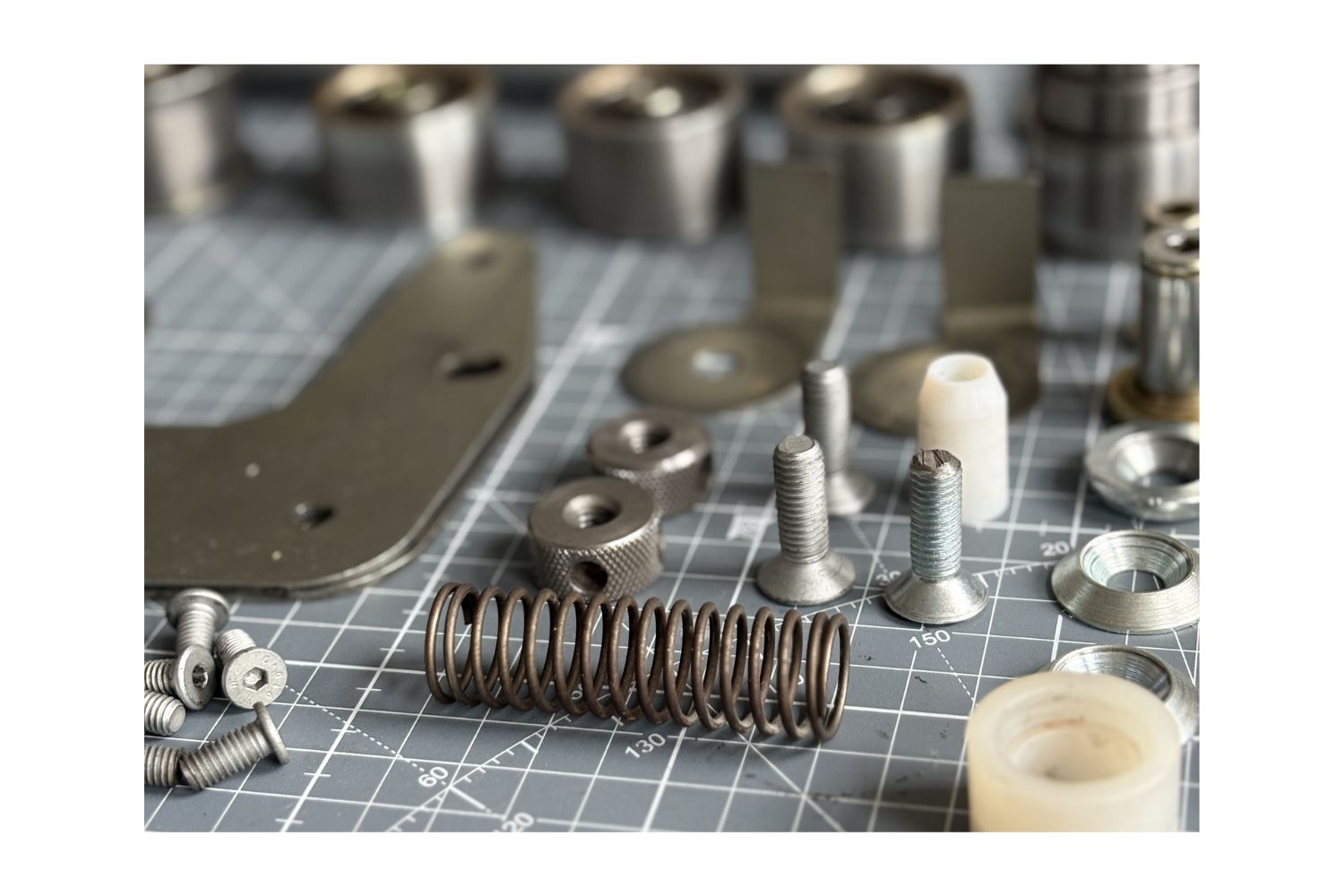

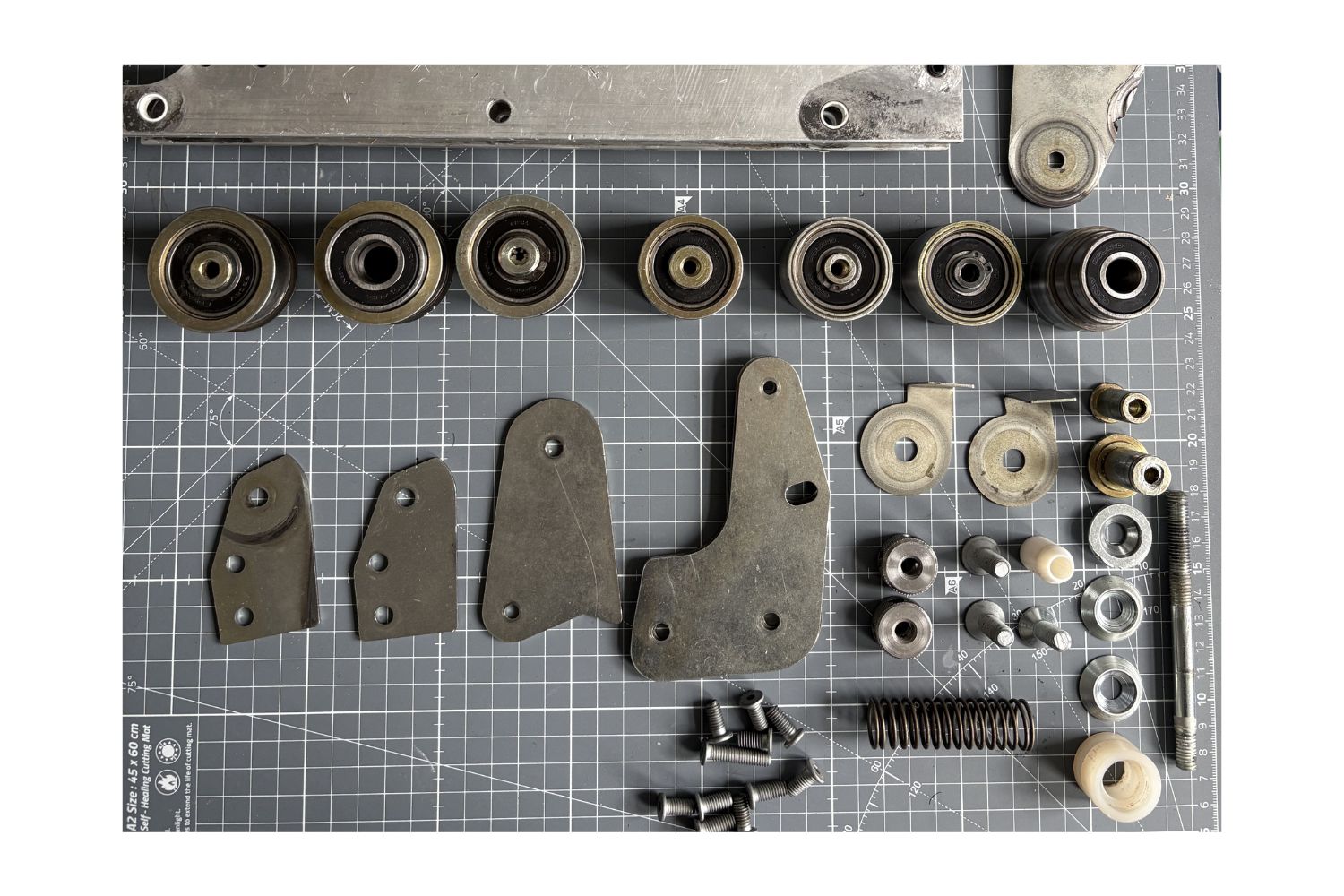

Für eine Automatisierungsanlage haben wir ein Schienenelement mit über 30 Einzelkomponenten vollständig nachkonstruiert. Der Kunde stellte uns die Baugruppe fertig montiert zur Verfügung. Wir zerlegten das System, vermassen alle Komponenten und rekonstruierten jedes Einzelteil detailgetreu als 3D Modell.

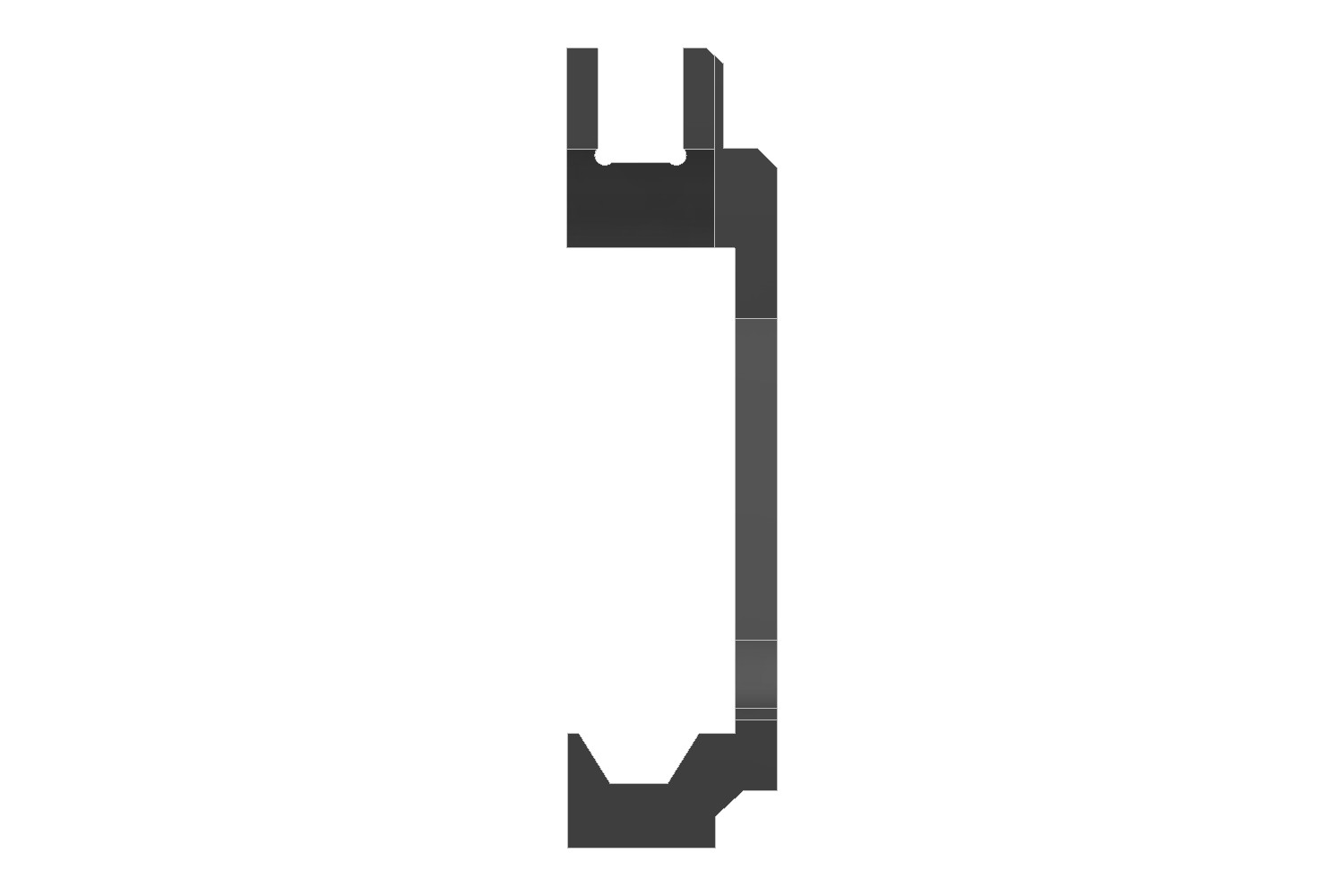

Präzise CAD Nachkonstruktion

Bei Nachkonstruktionen arbeiten wir häufig mit Bauteilen, die bereits Verschleißspuren aufweisen. Daher können wir uns nicht ausschließlich auf Messungen oder 3D-Scans verlassen. Zusätzlich nutzen wir Tabellenbücher, Normlisten und technische Standards, um die ursprünglichen Sollmaße zu ermitteln und Verschleiß von den tatsächlichen Konstruktionsmaßen zu unterscheiden.

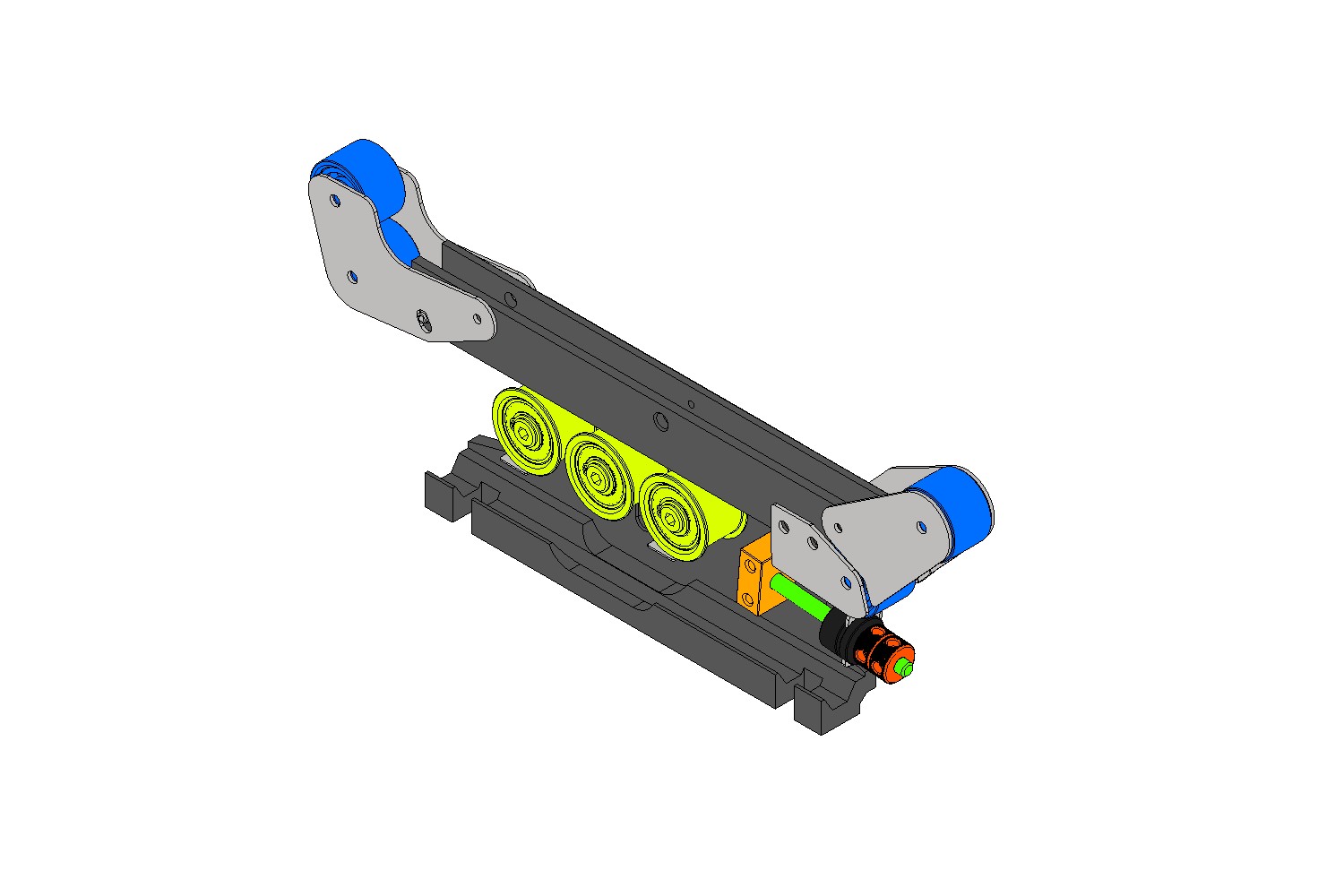

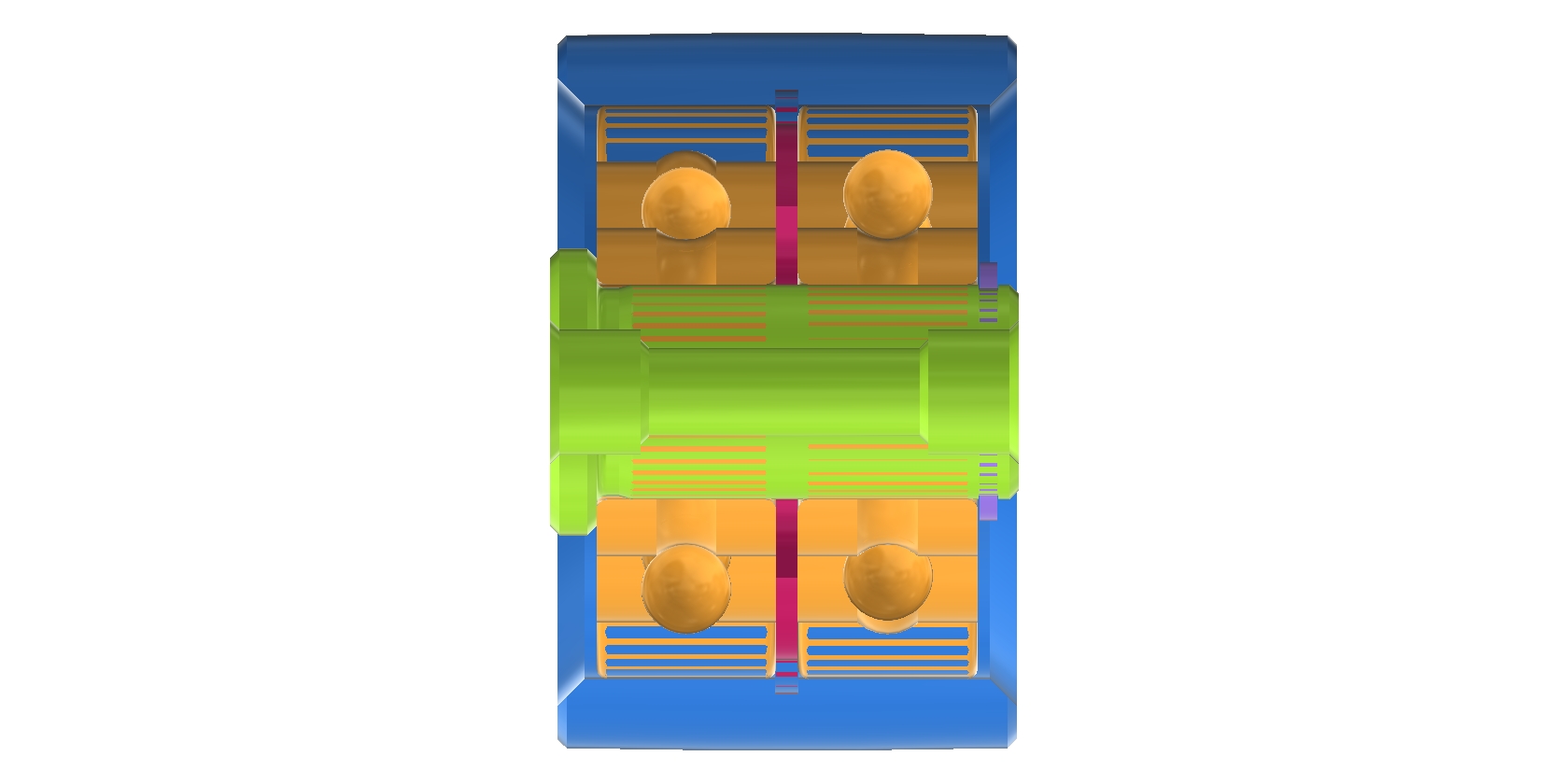

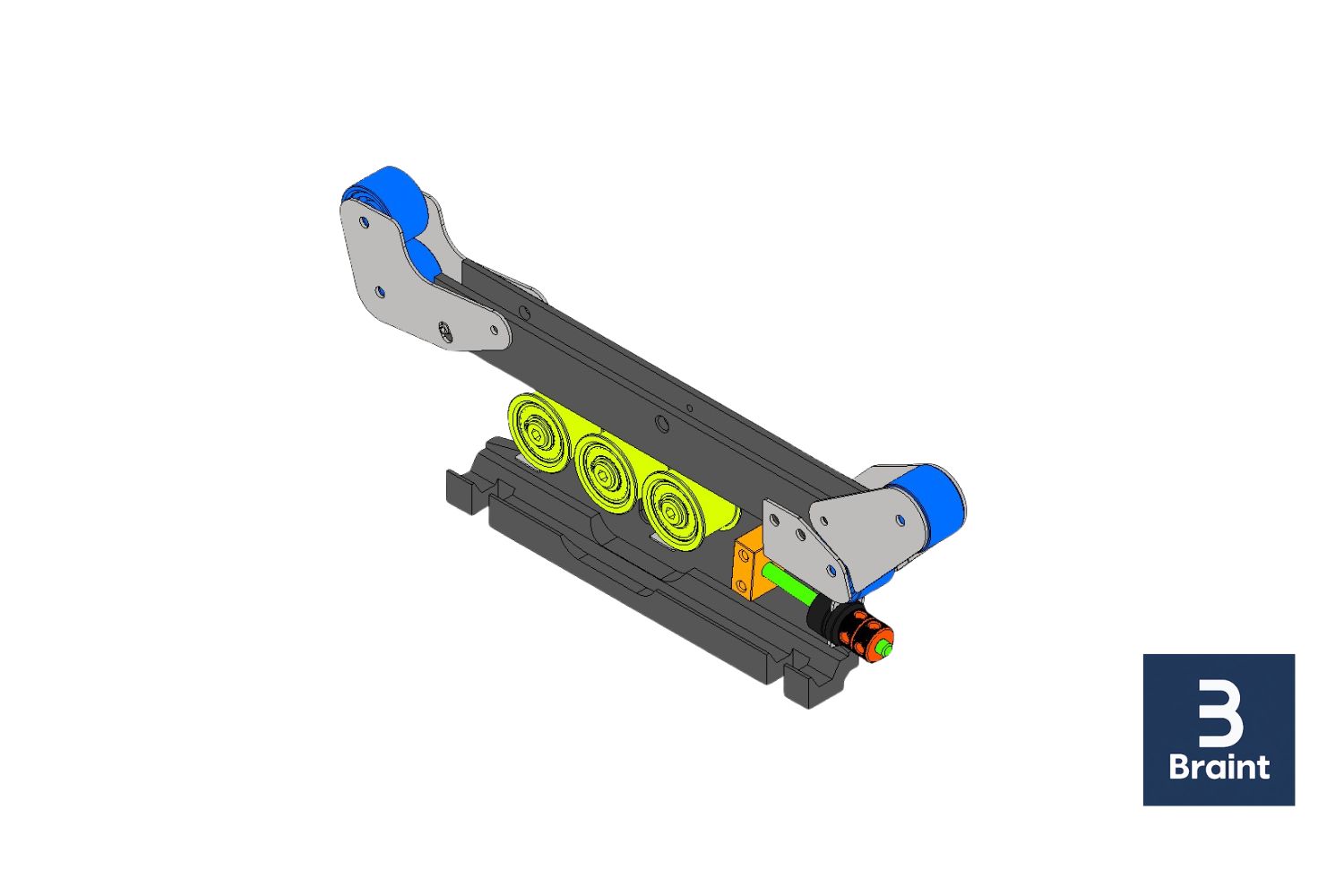

Besondere Herausforderungen bei diesem Projekt waren die hohen Toleranzanforderungen sowie die Integration von Normteilen und Riemenrollen mit genormten Bombierungen. Das Ergebnis war eine vollständige CAD-Dokumentation mit der Zusammenbaugruppe, allen Einzelteilen sowie einem separaten Ordner mit sämtlichen verwendeten Normteilen.

Finite-Elemente-Analyse (FEA)

Wenn im Zuge der Produktionsoptimierung Materialien oder Geometrien angepasst werden, überprüfen wir diese Änderungen zusätzlich mittels Finite-Elemente-Analyse. Dadurch können Belastungen und Verformungen simuliert und die Funktion sowie Stabilität der Bauteile zuverlässig abgesichert werden.

Technische Dokumentation

Da die Komponenten direkt von uns gefertigt wurden, waren in diesem Projekt keine Fertigungszeichnungen erforderlich. Auf Wunsch können jedoch jederzeit Einzelteilzeichnungen, Zusammenbauzeichnungen und detaillierte Montagepläne erstellt werden.

‍
