Steuerelemente

Reverse Engineering komplexer Maschinenbauteile

Für unseren Kunden übernehmen wir regelmäßig die Rekonstruktion und Optimierung komplexer Maschinenbauteile. Dabei handelt es sich häufig um Komponenten, für die keine CAD-Daten oder technischen Zeichnungen mehr verfügbar sind. Ziel ist es, bestehende Bauteile digital zu erfassen, funktionsgerecht nachzukonstruieren und bei Bedarf konstruktiv weiterzuentwickeln.

Rekonstruktion komplexer Geometrien

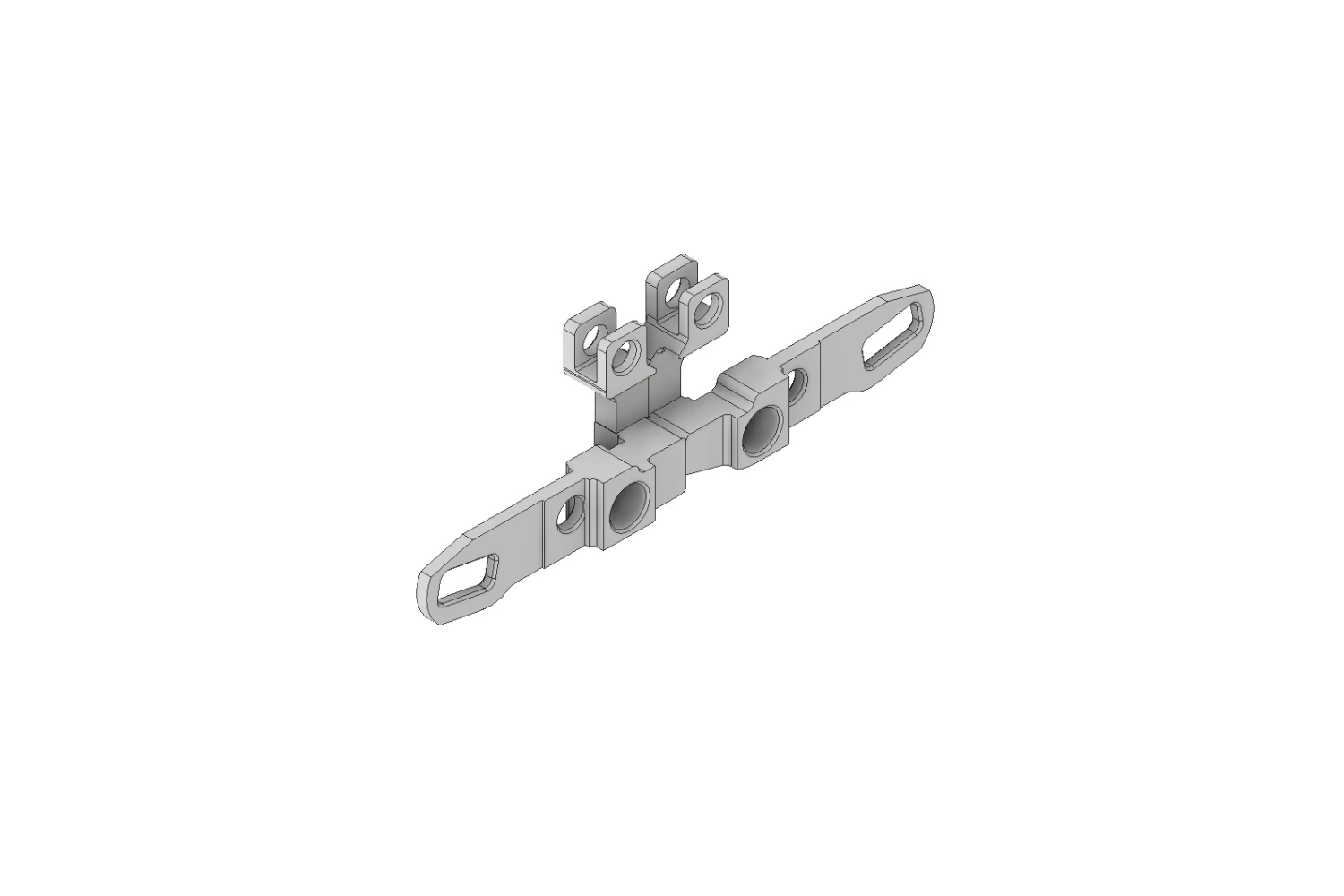

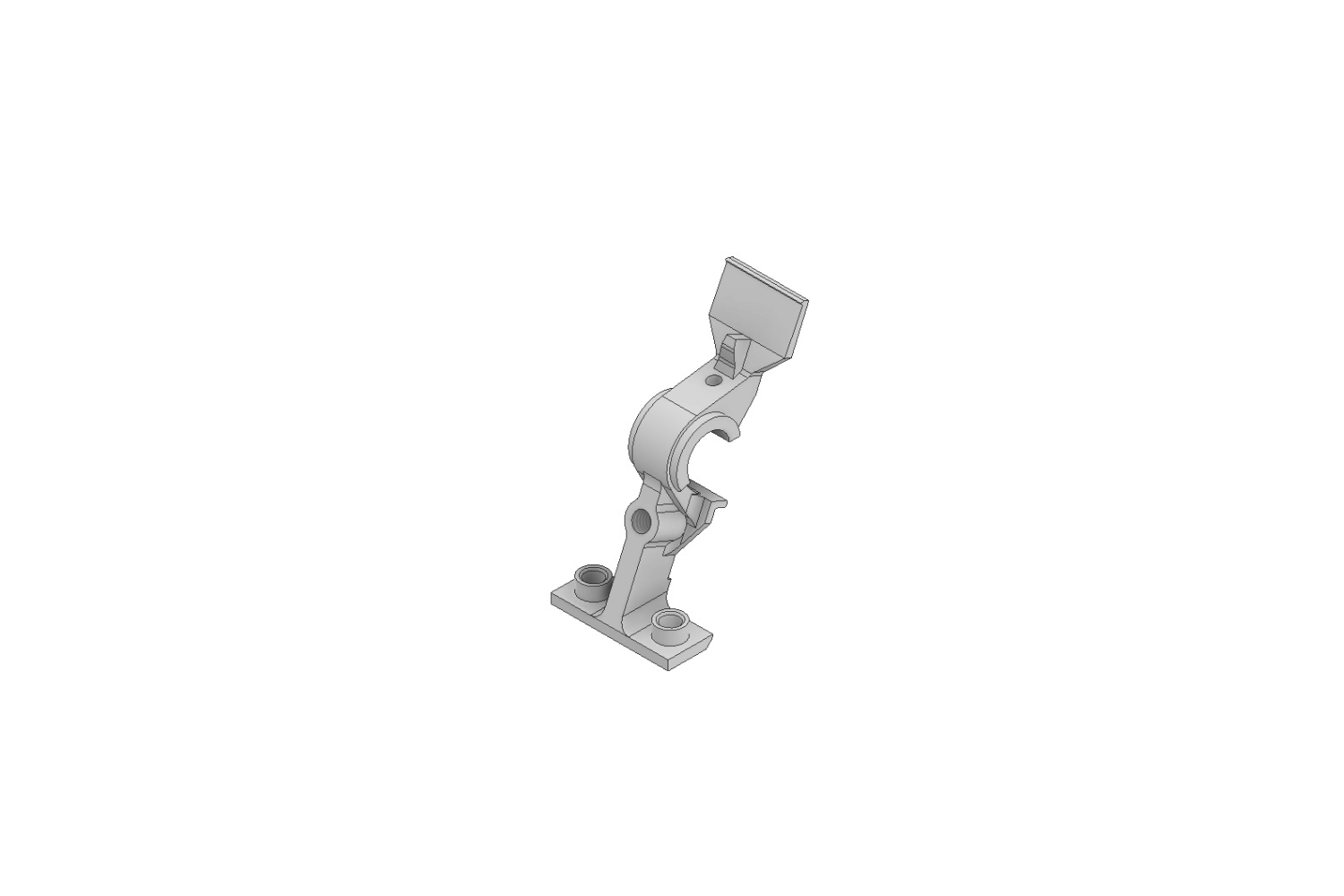

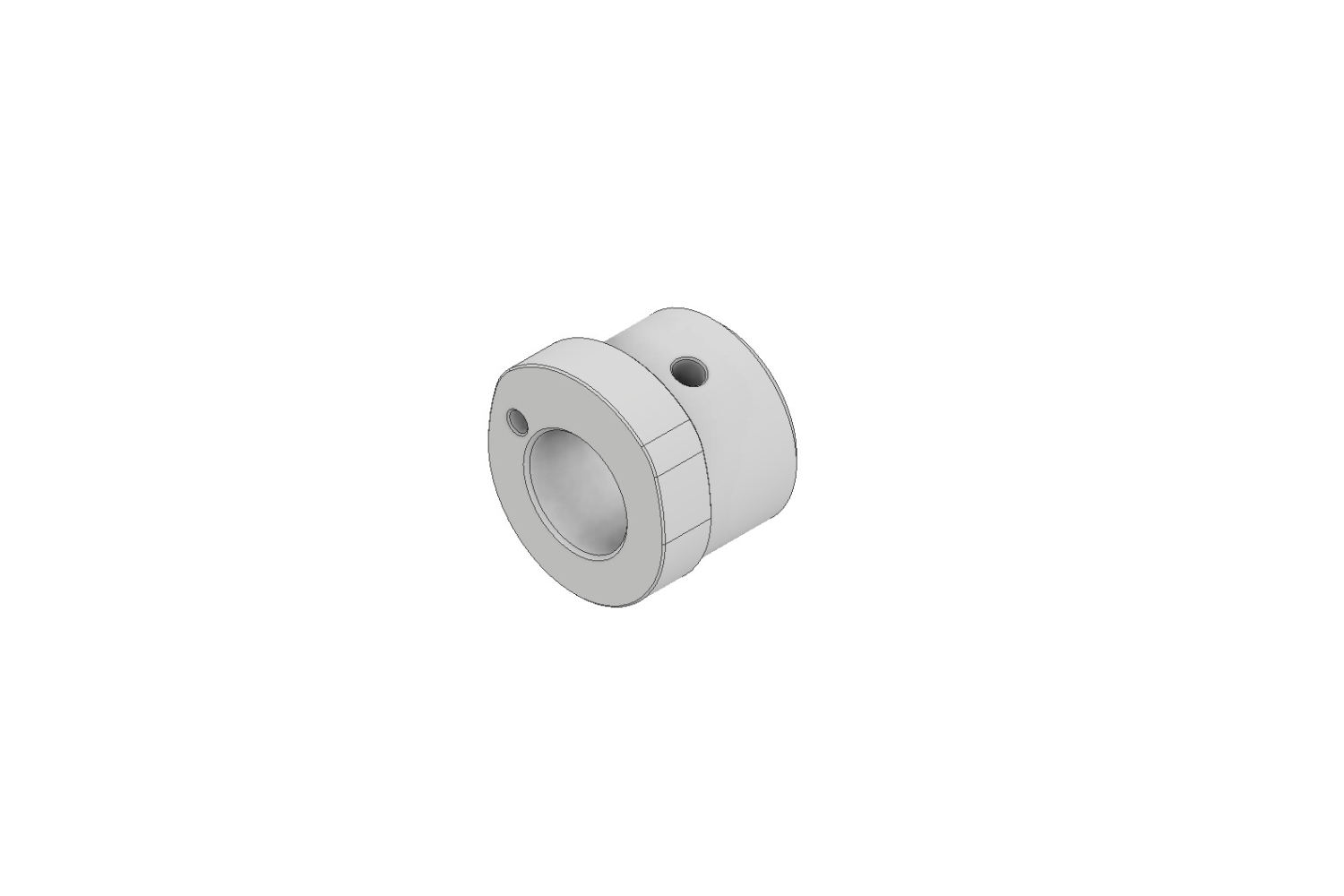

Zu den bearbeiteten Bauteilen zählen unter anderem Steuerungselemente, Nocken, Führungen sowie weitere mechanisch hochbelastete Komponenten mit komplexen Geometrien. Durch präzise Vermessung und moderne CAD-Systeme werden die Bauteile digital rekonstruiert und für Fertigung, Analyse oder Dokumentation aufbereitet.

Validierung durch Simulation

Bei konstruktiven Anpassungen und Redesigns setzen wir Finite-Elemente-Analysen (FEM) ein, um Spannungen, Verformungen und Lastpfade bereits in der Entwicklungsphase zu bewerten. Dadurch können potenzielle Schwachstellen frühzeitig erkannt und die Konstruktion gezielt optimiert werden, bevor ein Bauteil gefertigt wird.

Ergebnis

Durch die Kombination aus Reverse Engineering, CAD-Konstruktion und FEM-Simulation entstehen präzise digitale Modelle, die sowohl für die Nachfertigung als auch für die technische Weiterentwicklung bestehender Maschinenkomponenten genutzt werden können. Das Projekt zeigt, wie moderne Entwicklungsmethoden dazu beitragen, selbst komplexe Bauteile effizient zu rekonstruieren und zu optimieren.

‍
