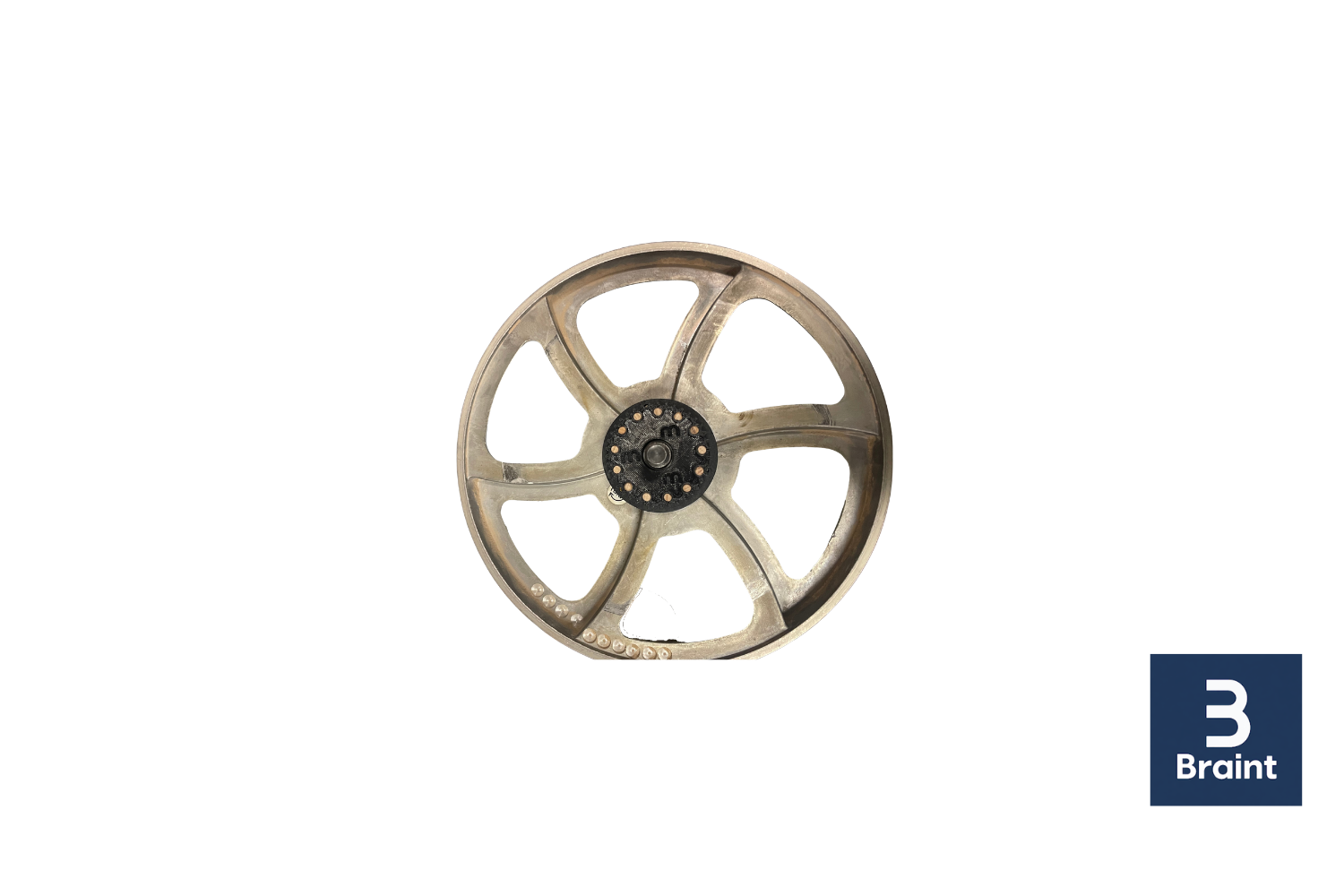

Zahnriemen-Ersatz für eine Bandsäge

Wenn es keine Ersatzteile mehr gibt

Ein Privatkunde hatte eine alte Bandsäge, deren Zahnriemen verschlissen war und den Antriebsstrang unterbrach. Ein Neukauf war nicht wirtschaftlich, und Ersatzteile gab es am Markt nicht mehr.

Neukonstruktion nach Referenz

Der Kunde brachte den kaputten Riemen mit und ließ den funktionsfähigen Originalriemen als Referenz da. Auf dieser Basis wurde der Antrieb vollständig neu konstruiert und maßlich angepasst, optimiert für den 3D-Druck. Der Durchmesser beträgt 10 bis 15 cm.

Hybrid-Komposit gegen Scherspannungen

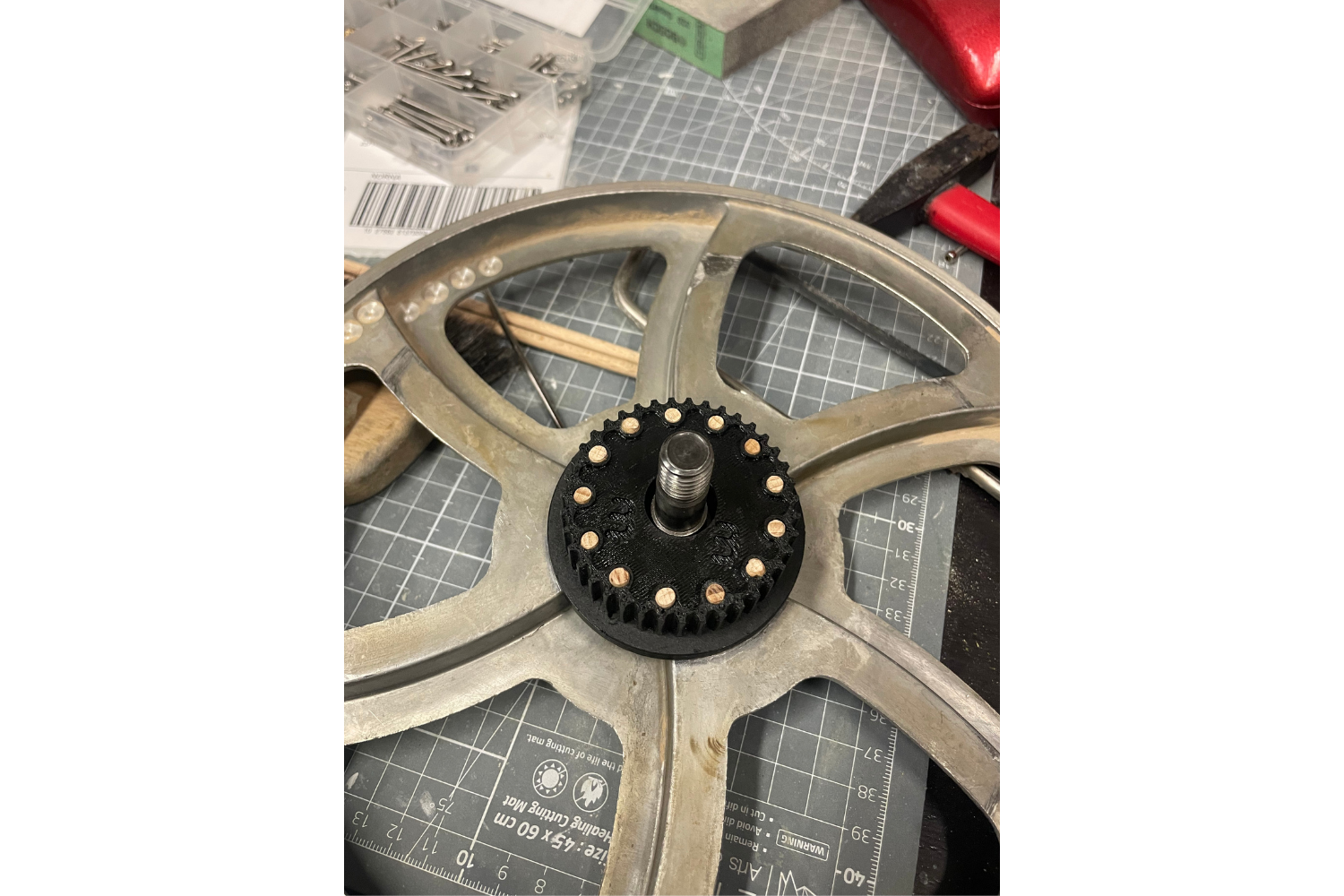

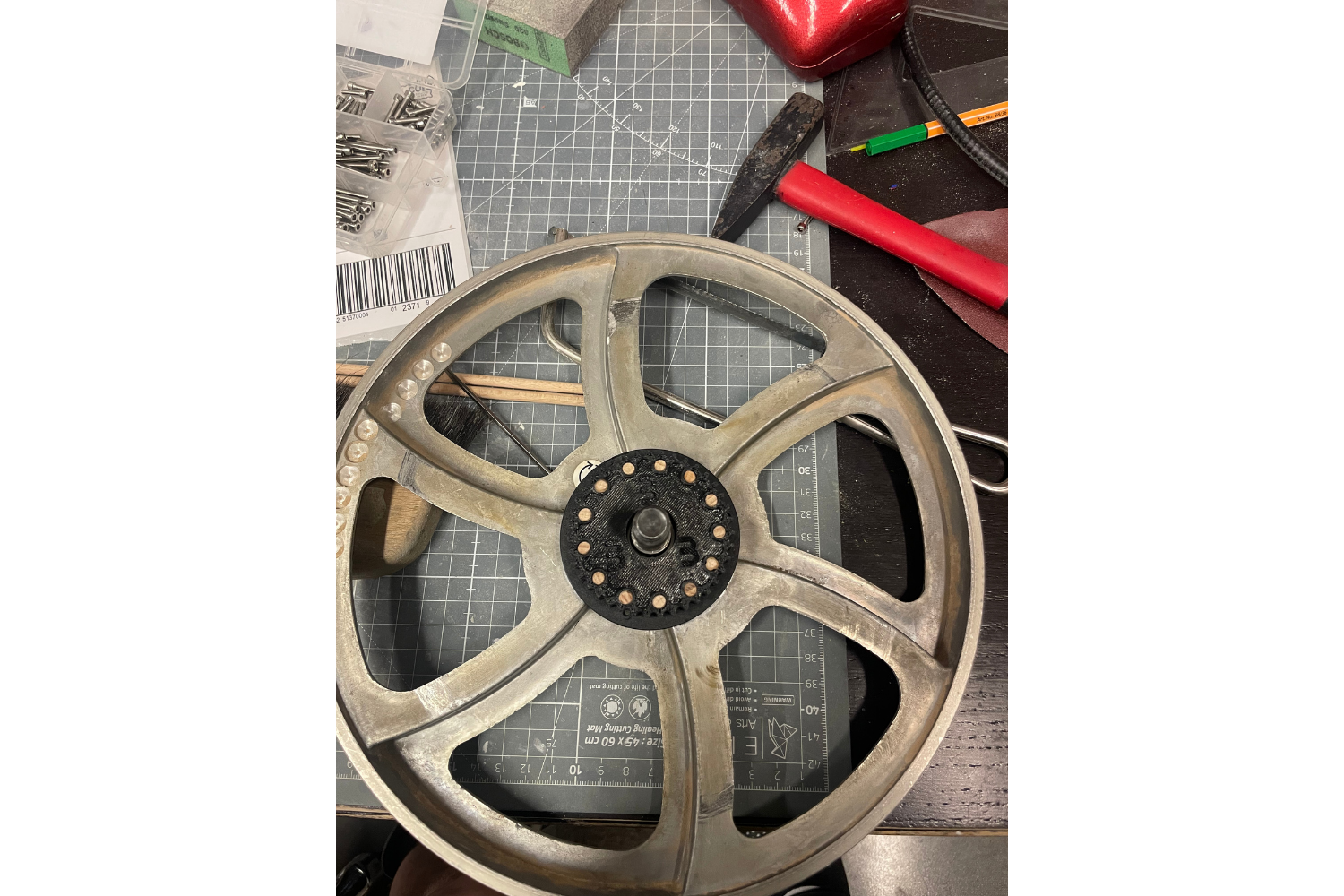

Die Herausforderung war die Belastbarkeit: Ein reiner Kunststoff-Zahnriemen hätte den Scherspannungen unter Last nicht standgehalten. Deshalb wurde das Nylon mit Kohlefaser-Verstärkung im FDM-Druck mit gezielten Bohrungen durchzogen, durch die Holzstäbe gesteckt werden. Die Holzstäbe leiten die Scherspannungen ab und unterstützen die Kraftübertragung, während die Kohlefaser-verstärkte Matrix die Struktur zusammenhält.

Ergebnis in 9 Werktagen

Ein wartungsfreier Zahnriemen-Ersatz aus dem 3D-Drucker, der die alte Bandsäge wieder zum Laufen bringt, ganz ohne Neubeschaffung.
